WNS系列全自動蒸汽鍋爐橡膠硫化加熱WNS4-1.25-YQ

在工業鍋爐的長期運行中，設備的外觀耐久性與保溫性能直接影響著使用體驗和運行成本。普通碳鋼外包在潮濕或多塵環境下容易銹蝕，不僅影響廠區美觀，還可能因保溫層受潮導致散熱損失增加。WNS燃油燃氣蒸汽鍋爐采用優質不銹鋼板材進行整機包裝，表面經覆膜保護處理，安裝完成后再揭除保護膜，呈現出鏡面般光潔的不銹鋼外觀，兼具抗銹蝕、易清潔、耐候性強等特點。同時，爐體內部采用多層復合保溫結構，有效控制表面溫度，減少散熱損失，實現美觀與節能的雙重價值。

一、優質不銹鋼包裝：美觀抗銹，歷久彌新

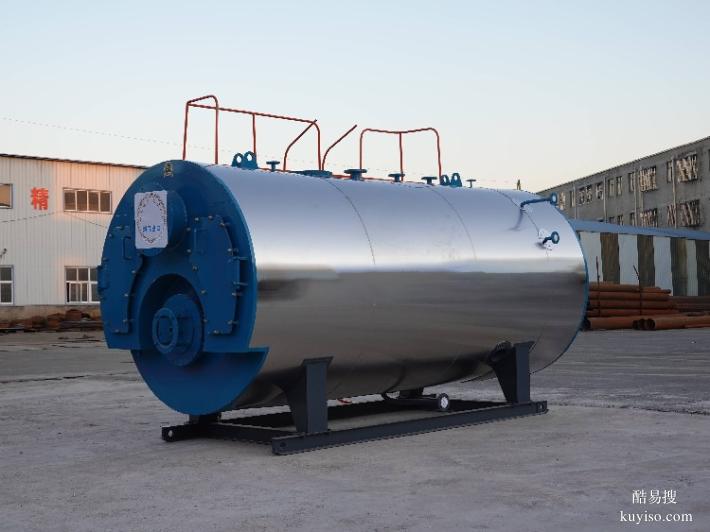

WNS系列鍋爐的外包裝采用304或優質不銹鋼板材，相較于普通碳鋼噴漆工藝，具有以下優勢：

抗銹蝕能力強：不銹鋼表面形成的致密氧化層使其具有良好的耐大氣腐蝕性能，無需額外涂裝即可長期保持金屬本色。對于食品廠、醫院、酒店等對環境美觀度要求較高的場所，不銹鋼外包可避免銹跡斑斑的尷尬，與現代化廠房和諧共存。

表面光潔易清潔：不銹鋼表面平整光滑，不易積灰，日常清潔只需簡單擦拭即可保持整潔。對于制藥、食品等對衛生要求嚴格的行業，這一特性有助于通過GMP或SC現場審查。

覆膜保護工藝：設備出廠時，不銹鋼外包表面覆有專用保護膜，可防止運輸、安裝過程中因磕碰、刮擦造成的損傷。待設備安裝就位、所有施工完成后，揭去保護膜，露出完好如新的鏡面不銹鋼表面，確保交付時的外觀品質。

耐用性持久：不銹鋼材質本身具有較長的使用壽命，在正常使用條件下，外包無需定期補漆維護，減少了后續的維護成本和工作量。

二、多層保溫結構：鎖住熱量，降低能耗

鍋爐的保溫性能直接關系到運行經濟性。WNS系列鍋爐在爐體保溫方面采取多重措施：

優質保溫材料：爐體與外包之間填充高密度硅酸鋁纖維棉，該材料具有導熱系數低、耐熱震、容重輕等特點，能夠有效阻斷熱量向外傳遞。

全包裹式結構：保溫層采用全包裹式設計，爐體和外表面之間無傳熱金屬支架，避免形成熱橋，最大限度減少局部散熱。

雙層保溫工藝：部分型號在硅酸鋁纖維基礎上增加耐火泥或反射層，形成復合保溫結構，進一步降低表面溫度。

表面溫度控制：經上述保溫處理，鍋爐運行時機組外表面溫度可控制在45℃以下，符合相關標準要求。這不僅減少了散熱損失，也改善了鍋爐房工作環境，避免燙傷風險。

以一臺4噸/小時鍋爐為例，若表面溫度降低10℃，每年可減少的散熱損失折算成燃氣費用可達數千元。保溫性能的優化雖不似燃燒效率那般引人注目，卻是實實在在的節能貢獻。

三、工藝細節：確保保溫與外觀的可靠性

除材料和結構外，制造工藝同樣影響保溫效果和外觀品質：

拋丸除銹預處理：鍋爐本體組裝完成后，整體進行拋丸除銹處理，清除氧化皮和銹蝕物，增強后續防銹效果，也為保溫材料的貼合提供良好基面。

整體烤漆防腐：在拋丸處理基礎上，部分關鍵部位進行高溫烤漆處理，形成雙重防腐保護。

隱蔽式布線：控制電纜采用內藏陷蔽式布置方式，不外露于外包表面，使整機外觀簡潔美觀，也避免線路受潮老化。

鉸鏈式煙箱：前后煙箱同樣采用不銹鋼材質，與整機外觀協調一致，同時通過鉸鏈結構與本體連接，便于開啟檢修。

四、整機結構：成熟可靠的三回程濕背式設計

在不銹鋼包裝之下，WNS系列鍋爐本體采用經典的臥式內燃三回程濕背式結構：

波形爐膽：燃燒室采用全波紋爐膽，既增加了輻射受熱面積，又有效吸收了熱膨脹應力，延長爐膽壽命。

螺紋煙管：第二、三回程配置高效螺紋煙管，煙氣在管內旋轉流動，強化對流換熱，提升熱效率。

濕背式結構：回燃室完全浸沒在水中，冷卻條件好，后管板不受高溫?zé)煔庵苯記_刷，避免了耐火材料襯砌的維護問題。

充足的蒸汽空間：鍋筒內具有較大的水容積和蒸汽空間，配合內置汽水分離裝置，可輸出高干度飽和蒸汽，負荷波動時壓力穩定。

五、適用場景廣泛

WNS燃油燃氣蒸汽鍋爐適用于以下行業及場景：

食品加工：蒸煮、殺菌、烘干，不銹鋼外包符合食品衛生要求；

醫藥制造：提取、滅菌、干燥，設備表面易清潔，滿足GMP環境要求；

醫院酒店：消毒、供暖、生活熱水，美觀大方的外觀與建筑環境協調；

化工紡織：反應釜加熱、定型染色，保溫性能好減少車間熱負荷；

學校寫字樓：集中供暖，低表面溫度保障師生安全。

六、技術參數范圍

額定蒸發量：0.5 - 20噸/小時（可定制更大容量）

額定工作壓力：0.7 - 2.0 MPa

額定蒸汽溫度：飽和溫度（170-204℃，對應壓力）

適用燃料：天然氣、液化氣、沼氣、輕油、重油等

熱效率：＞93%（常規配置）；配合節能器/冷凝器可達95%-98%以上

表面溫度：≤45℃（正常運行條件下）

在工業鍋爐的選型過程中，除了關注熱效率與排放指標外，設備的占地面積與安裝便捷性同樣是影響用戶決策的重要因素。尤其對于場地緊張的企業、改造項目或臨時用汽場所，如何在一體化設計的基礎上盡可能壓縮空間、簡化安裝流程，直接關系到項目進度和投資成本。WNS臥式蒸汽鍋爐采用機電一體化緊湊設計，將鍋爐本體、燃燒器、電控柜、給水泵及管路閥門儀表高度集成，在保證性能的前提下有效縮小了整機體積，減輕了重量，使用戶運輸更便捷、安裝更省心。

一、機電一體化：高度集成，占地更省

WNS系列蒸汽鍋爐突破了傳統鍋爐“主機+輔機分散布置”的模式，采用機電一體化設計理念：

整機集成：鍋爐本體、燃燒器、電控柜、給水泵、閥門儀表等全部集成為一個整體單元，無需現場另行組裝輔機平臺，大幅減少了設備占用的建筑面積。

結構緊湊：通過對燃燒與傳熱技術的優化，采用波紋爐膽與螺紋煙管等高效傳熱元件，在同等蒸發量下有效縮小了鍋爐本體的外形尺寸。以0.75噸/小時型號為例，整機外形尺寸僅2580×1650×1930mm（長×寬×高），占地面積約4.3平方米，運輸重量約3.5噸。對于更大蒸發量的型號，同樣在結構設計上追求緊湊性，幫助用戶節約寶貴的廠房空間。

布局靈活：設備對安裝場地要求低，可直接貼墻安裝或布置于室內角落，無需預留過多操作空間。對于新建項目，可減少鍋爐房建筑面積；對于改造項目，可利用原有空間直接替換舊設備。

二、整體出廠：運輸便捷，就位迅速

WNS臥式蒸汽鍋爐在工廠完成整機組裝，燃燒器、電控柜、閥門儀表等均已就位，無需現場分件拼裝：

整體發運：設備出廠時，鍋爐主機、外包裝及保溫層、前后煙箱、平臺扶梯等均整體包裝發運。用戶只需按清單核對產品及附件，確認運輸過程中無損壞即可。

吊裝方便：整機設計充分考慮吊裝需求，起吊點布置合理，便于叉車或起重設備裝卸。運輸過程中可有效避免磕碰劃傷，不銹鋼外包覆有保護膜，到現場后揭膜即可呈現嶄新外觀。

就位快捷：設備運抵現場后，只需將鍋爐吊裝至預先澆筑的基礎上，即可進行后續接管工作，大幅縮短現場施工周期。

三、安裝方便：快裝結構，簡易接管

整體出廠的設計理念延續到安裝環節，使WNS鍋爐成為真正的“快裝鍋爐”：

基礎準備簡單：用戶只需按廠家提供的基礎圖紙施工，預留地腳螺栓預埋孔，基礎能承受鍋爐及滿水重量的總和即可。無需復雜的預埋件或特殊地基處理。

接管工作量?。哄仩t本體上所有水、電、氣接口均已預留到位，現場只需連接主蒸汽管、給水管、燃氣管、排污管及電源電纜，即可完成安裝。煙囪連接同樣簡便，前后煙箱采用活動式雙密封結構，煙道口位置明確，對接順暢。

調試簡便：安裝完成后，由廠家售后工程師進行調試，檢查燃燒狀況、壓力控制、安全保護功能，確認無誤后即可交付使用。

四、維護空間：雖緊湊但不擁擠

機電一體化緊湊設計并非以犧牲維護便利性為代價。WNS鍋爐在結構上充分考慮了檢修需求：

前后煙箱可開啟：前后煙箱采用鉸鏈式結構，便于開啟進行內部檢查、清理和維修。煙箱門采用雙層密封設計，確保運行時不漏煙。

人孔手孔齊全：爐體開設人孔、頭孔、手孔，便于對爐膽內部進行清理和檢查。鍋爐上部設有手孔裝置，下部設有清洗裝置，使維護保養更為方便。

控制柜位置合理：電控柜與鍋爐本體一體化布置，但操作面板面向操作通道，便于日常監控和操作。建議用戶在安裝時按說明書預留必要的檢修空間，確保長期運行維護的便利性。

五、輕量化保溫：重量輕，保溫好

緊湊設計的同時，WNS鍋爐在材料選擇上兼顧了輕量化與保溫性能：

高效保溫材料：采用硅酸鋁纖維氈、離心玻璃棉等作為保溫層，導熱系數低，保溫效果好，同時重量輕，有助于減輕整機重量。

不銹鋼外包：外包裝采用優質不銹鋼板材，美觀抗銹，無需定期涂漆維護，減輕了長期使用的維護負擔。

重量優化：通過結構優化和高強材料應用，整機重量得到有效控制，不僅便于運輸，也降低了對基礎的承載要求。

六、運輸安裝注意事項

為確保設備順利就位，用戶在運輸和安裝過程中需注意以下事項：

起吊安全：起吊設備的起吊能力應與鍋爐重量相匹配，合理選擇鋼絲繩長度，避免爐體劃傷。只能使用標注可起吊的吊耳，不得起吊其他部位。

基礎施工：嚴格按照廠家提供的基礎圖紙施工，確保基礎水平度符合要求，預留地腳螺栓孔位置準確。

維護空間：安裝時在鍋爐四周預留足夠的維護空間，便于日后檢查、維修和操作。

核對清單：設備到貨后按裝箱單核對產品及附件的規格、數量，確認本機在運輸過程中沒有損壞。

七、應用場景廣泛

WNS臥式蒸汽鍋爐的緊湊設計和便捷安裝特性，使其特別適用于以下場景：

場地緊張的食品廠、制藥廠：可在有限空間內布置，滿足生產用汽需求；

醫院、酒店改造項目：無需新建鍋爐房，利用原有設備間即可安裝；

臨時用汽場所：快速安裝就位，滿足短期或季節性用汽需求；

工業園區集中供熱：多臺并聯布置，模塊化擴展靈活。

在工業鍋爐的實際應用中，燃料成本往往占據運行總成本的絕大部分。不同地區、不同行業可獲得的燃料資源各不相同——城市管網天然氣價格相對穩定，液化氣適用于無管網地區，沼氣則可利用養殖、釀酒、污水處理等產生的廢棄物實現循環經濟。WNS系列蒸汽鍋爐在設計之初即充分考慮了燃料多樣性需求，可適配天然氣、液化石油氣、城市煤氣、沼氣、焦爐煤氣等多種氣體燃料，以及輕油、重油、柴油等液體燃料，為用戶提供了靈活的能源選擇空間。

一、多燃料適應性：一種設備，多種選擇

WNS系列鍋爐采用臥式內燃三回程濕背式結構，其爐膛設計與燃燒器接口充分考慮不同燃料的燃燒特性，通過更換或調整燃燒器，即可實現多種燃料的切換使用。

天然氣適用：天然氣是目前最常用的清潔能源，熱值穩定、雜質少、燃燒產物清潔。WNS系列鍋爐配套天然氣燃燒器時，可實現低氮排放（NOx＜30mg/m3）與高熱效率（≥93%-98%），適用于食品、醫藥、化工等各類行業。

液化氣適用：對于尚未接通天然氣管網的工業園區、酒店或偏遠工廠，液化石油氣（LPG）是理想的替代燃料。WNS鍋爐配套液化氣燃燒器時，需考慮液化氣氣化壓力與熱值特性，燃燒系統經過針對性匹配后，同樣可實現清潔高效運行。

沼氣適用：養殖場、污水處理廠、釀酒廠、淀粉廠等企業每天產生大量有機廢棄物，通過厭氧發酵可產生沼氣。利用沼氣作為鍋爐燃料，既能解決廢棄物處理難題，又能大幅降低能源采購成本。WNS沼氣鍋爐已在眾多養殖場、酒廠和污水處理廠成功應用，實現了廢棄物的資源化利用。

雙燃料切換：對于需要保障供汽連續性的用戶，WNS系列可選配油氣兩用燃燒器，實現天然氣與燃油之間的快速切換，當一種燃料供應緊張時，可無縫切換至另一種燃料，確保生產不間斷。

二、不同燃料的燃燒特性與適配設計

不同燃料的熱值、組分、燃燒速度存在差異，WNS系列鍋爐通過以下設計確保多燃料適用性：

爐膛容積匹配：根據燃料特性調整爐膛尺寸。沼氣熱值較低、火焰?zhèn)鞑ニ俣嚷?，需要更大的燃燒空間以確保完全燃燒；天然氣熱值較高、燃燒速度快，爐膛容積相對緊湊。

燃燒器選型：不同燃料需配套不同燃燒器。沼氣中常含少量硫化氫，燃燒器材質需具備耐腐蝕性；液化氣需考慮氣化壓力穩定性；雙燃料燃燒器則需在兩種燃料間實現自動切換與比例調節。

空燃比控制：無論何種燃料，WNS鍋爐配備的燃燒器均采用比例調節技術，根據燃料熱值變化自動調整風量與燃料量比例，確保燃燒始終處于優化狀態。

排放控制：針對天然氣、液化氣、沼氣等清潔氣體燃料，WNS鍋爐可選配低氮燃燒技術，通過分級燃燒或煙氣再循環，使NOx排放穩定低于30mg/m3，滿足環保要求。

三、不同燃料的應用場景

天然氣鍋爐：適用于城市管網覆蓋的各類工業園區、商業綜合體、醫院學校等。天然氣供應穩定、熱值高、維護簡單，是目前最主流的鍋爐燃料。

液化氣鍋爐：適用于偏遠地區、臨時用汽場所、移動式鍋爐設備。液化氣儲罐供應靈活，無需鋪設管道，特別適合季節性用汽或臨時項目。

沼氣鍋爐：適用于大型養殖場（豬場、牛場、雞場）、污水處理廠、酒精廠、淀粉廠、屠宰場等。以某萬頭豬場為例，養殖廢棄物經厭氧發酵產生的沼氣，可滿足全場供暖及熱水需求，沼氣鍋爐投資回收期通常在2-3年以內。以某酒廠為例，生產過程中產生的酒糟廢水經發酵產生沼氣，配套WNS沼氣鍋爐后，不僅解決了環保壓力，還大幅降低了燃料采購成本。

雙燃料鍋爐：適用于對供汽連續性要求極高的醫院、化工廠、制藥企業。當一種燃料供應受限時（如冬季天然氣調峰限氣），可自動切換至備用燃料，確保生產不停。

四、燃料消耗參考數據

不同燃料的熱值不同，消耗量也有所差異。以1噸/小時WNS燃氣蒸汽鍋爐為例（給水溫度20℃，額定壓力1.0MPa），典型燃料消耗量如下：

燃料類型 熱值參考 消耗量（約） 適用場景
天然氣 8500 kcal/Nm3 78-80 Nm3/h 城市管網覆蓋區域
液化氣 24000 kcal/Nm3 27-28 Nm3/h 無管網地區、臨時項目
沼氣 5000-6000 kcal/Nm3 130-160 Nm3/h 養殖場、酒廠、污水處理廠
城市煤氣 3800 kcal/Nm3 170-185 Nm3/h 部分老工業區
注：實際消耗量受鍋爐熱效率、負荷率、燃料實際熱值等因素影響，以上數據僅供參考。

五、燃料切換與系統設計

對于需要多燃料運行的場景，WNS鍋爐可配置以下系統：

雙燃料燃燒器：一臺燃燒器同時適配兩種燃料，通過控制面板一鍵切換，燃燒器自動調整空燃比參數。

燃料管路冗余：燃氣管路與油管路獨立布置，閥門儀表分開控制，避免交叉污染。

控制邏輯優化：控制系統內置多套燃料參數曲線，切換燃料時自動調用對應的運行參數，確保燃燒穩定。

六、應用案例參考

安徽某養殖集團：年出欄10萬頭生豬，配套建設沼氣工程，日產沼氣約2000立方米。選用1臺2噸WNS沼氣蒸汽鍋爐，用于冬季豬舍供暖及飼料加工。沼氣燃燒完全、無黑煙，環保效益與經濟效益雙贏。

江蘇某化工園區：園區尚未接通天然氣管道，企業生產需連續用汽。采用2臺4噸WNS液化氣鍋爐，配套液化氣儲罐及氣化器，運行5年來供汽穩定，未發生過因燃料供應問題導致的停產。

廣東某酒廠：釀酒廢水經厭氧處理產生沼氣，原直接排放造成浪費與環保壓力。引進1臺6噸WNS沼氣鍋爐，沼氣經脫硫處理后作為鍋爐燃料，年產蒸汽可替代天然氣約80萬立方米，投資回收期約2.5年。
