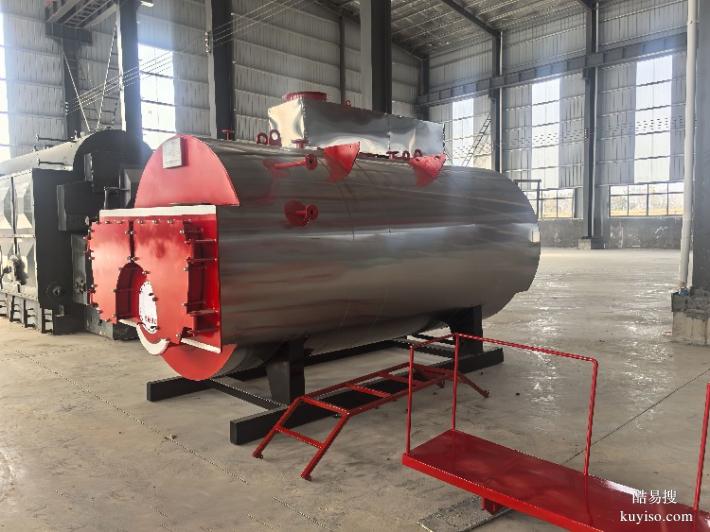

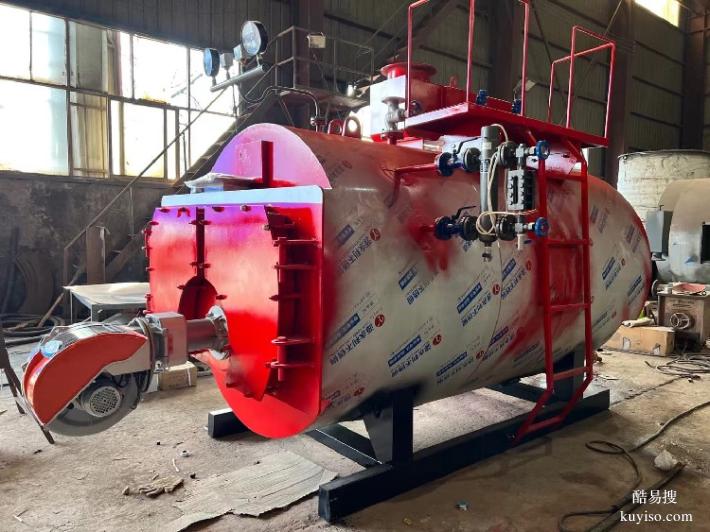

燃油燃氣蒸汽發生器醫藥反應釜配套WNS8-1.25-YQ

在工業生產中，燃油鍋爐作為重要的熱能設備，廣泛應用于化工、食品、醫藥、紡織等行業。對于以重油、輕油、柴油為燃料的用戶而言，鍋爐的燃燒工況、負荷響應速度以及運行穩定性直接關系到生產效率和能源成本。WNS燃油蒸汽鍋爐采用大直徑波紋爐膽設計，燃燒空間充裕，蓄熱量充足，能夠有效應對負荷波動，實現快速產汽，為燃油用戶提供可靠的蒸汽保障。

一、大爐膽空間：燃油充分燃燒的基礎

燃油鍋爐與燃氣鍋爐在燃燒特性上存在差異。燃油經燃燒器霧化后形成油霧顆粒，需要足夠的空間和時間完成氣化、混合和燃燒過程。WNS系列燃油蒸汽鍋爐采用大直徑全波紋爐膽，具有以下技術特點：

燃燒空間充裕：爐膽直徑經過優化設計，容積與火焰長度相匹配，油霧顆粒在爐膛內停留時間充足，確保完全氣化和燃燒，避免因燃燒空間不足導致的未燃盡油滴析出、積碳結焦等問題。

波紋結構增強擾動：爐膽采用波紋狀設計，既增加了輻射受熱面積，又使煙氣在爐膽內形成強烈擾動，促進油霧與空氣的混合均勻，提高燃燒效率。波紋結構同時具有良好的熱膨脹吸收能力，可有效緩解爐膽因溫度變化產生的熱應力，延長使用壽命。

輻射傳熱充分：大爐膛空間對應更大的輻射受熱面，火焰熱量通過爐膽壁高效傳遞給水，輻射吸熱量占總吸熱量的比例較高，為后續對流換熱奠定基礎。

對于燃用重油、渣油等粘度較高燃料的用戶，大爐膽空間設計尤為重要——充裕的燃燒時間可有效降低炭黑生成，保持受熱面清潔，使鍋爐長期運行熱效率不衰減。

二、蓄熱充足：負荷波動的緩沖保障

工業生產中，用汽負荷常呈現周期性波動——批次投料、設備啟停、用汽高峰低谷交替。WNS燃油蒸汽鍋爐鍋殼直徑大，水容量相對充裕，具有以下優勢：

蓄熱能力強：較大的水容量意味著儲存的熱量更多，當用汽負荷突然增加時，鍋爐可利用蓄存的熱量快速轉化為蒸汽，避免壓力急劇下降；當負荷減小時，過剩熱量被水體吸收，防止壓力超調。

壓力穩定：水容量大帶來的熱慣性使鍋爐對負荷變化的適應能力增強，蒸汽壓力波動平緩，為反應釜、滅菌柜、蒸煮鍋等用熱設備提供穩定的工藝條件。

蒸汽空間充足：鍋殼內蒸汽空間容積大，汽水界面與蒸汽出口保持足夠距離，配合內置汽水分離裝置，可有效降低飽和蒸汽帶水率，輸出蒸汽干度較高。

以某化工企業為例，其反應釜用汽為間歇性大流量需求，采用WNS燃油鍋爐后，蒸汽壓力波動范圍控制在±0.03MPa以內，完全滿足工藝要求。

三、產汽快：快速響應生產需求

燃油鍋爐的啟動速度直接影響生產效率。WNS系列燃油蒸汽鍋爐通過以下設計實現快速產汽：

爐膽與煙管高效傳熱：第一回程波紋爐膽輻射傳熱強度高，第二、三回程采用螺紋煙管，煙氣在管內旋轉流動，破壞邊界層，對流換熱系數是普通光管的1.4倍左右。熱量被迅速傳遞給水，升溫升壓速度快。

合理的受熱面布置：鍋爐受熱面積按大于25平方米/噸的設計標準配置，充分吸收有效熱量，排煙溫度控制在合理范圍，熱量損失小。

燃燒器匹配精準：配置與鍋爐型號匹配的燃油燃燒器，霧化效果良好，點火迅速，火焰形狀與爐膽尺寸適配，避免火焰沖刷爐墻。

冷機啟動狀態下，WNS燃油鍋爐可在較短時間內產出額定壓力的飽和蒸汽，滿足早晨上班開機、臨時用汽等場景需求。

四、燃油適用性廣：適配多種油品

WNS系列燃油蒸汽鍋爐可根據用戶燃料條件進行針對性設計：

輕油/柴油：適用于對燃料清潔度要求較高的場合，如食品、醫藥等行業。

重油/渣油：配備燃油加熱及過濾系統，降低燃油粘度至燃燒器要求的范圍，確保霧化效果。

原油/其他油品：根據燃料特性調整燃燒器選型及爐膛尺寸。

對于燃用重油的用戶，鍋爐尾部煙道可設置吹灰裝置，定期清除受熱面積灰，保持傳熱效率。

五、結構成熟：三回程濕背式設計

WNS燃油蒸汽鍋爐采用經典的臥式內燃三回程濕背式結構：

第一回程：燃料在波紋爐膽內燃燒，輻射換熱。

第二回程：高溫煙氣經回燃室轉向進入螺紋煙管束，對流換熱。

第三回程：煙氣經前煙箱轉向進入光管束，進一步釋放熱量后經煙囪排出。

濕背式結構使回燃室完全浸沒在水中，冷卻條件好，后管板不受高溫煙氣直接沖刷，避免了干背式結構耐火材料襯砌容易損壞的問題。

六、自動化控制與安全保護

WNS燃油蒸汽鍋爐標配全自動控制系統：

程序啟停：一鍵啟動后，系統自動完成預吹掃、點火、火焰檢測、負荷調節等流程。

燃燒比例調節：根據蒸汽壓力變化自動調整油量和風量，保持空燃比最優，燃燒完全、排煙清澈。

多重安全保護：配置缺水保護、超壓保護、熄火保護、燃油泄漏檢測、風壓保護等聯鎖裝置。

故障自診斷：控制系統實時監測運行狀態，發生異常時顯示故障代碼，便于快速排查。

對于燃油鍋爐，熄火保護和點火失敗保護尤為重要，控制系統可在意外熄火時迅速切斷油路，防止燃油積聚。

在當前的環保監管形勢下，氮氧化物排放指標已成為工業企業新建項目或鍋爐改造能否通過環評審批的關鍵門檻。許多地區明確規定，燃氣鍋爐氮氧化物排放濃度須低于30mg/m3方可準入。WNS系列燃氣蒸汽鍋爐可選配低氮燃燒技術，通過分級燃燒、煙氣再循環等成熟工藝，使煙氣中NOx排放濃度穩定控制在30mg/m3以下，并提供完整的檢測報告與技術文件，全力支持用戶順利通過環境影響評價及環保驗收。

一、低氮燃燒技術：從源頭控制氮氧化物

WNS系列燃氣蒸汽鍋爐可選配的低氮燃燒技術，其核心原理在于降低燃燒溫度、抑制熱力型氮氧化物生成，避免使用昂貴的SCR脫硝裝置。主要技術路徑包括：

分級燃燒：將燃燒所需的空氣分成多級送入爐膛。第一級供入少量空氣，形成富燃料燃燒區，降低火焰溫度；第二級供入剩余空氣，完成完全燃燒。這種延遲混合的方式避免了局部高溫區的產生，有效抑制NOx生成。

煙氣再循環（FGR）：將鍋爐尾部排放的部分低溫煙氣（約200-300℃）通過再循環管道引回燃燒區，與助燃空氣混合后參與燃燒。煙氣中的惰性成分吸收燃燒熱量，進一步降低火焰溫度，使NOx排放濃度大幅下降。FGR技術是目前燃氣鍋爐實現超低氮排放的主流方案之一。

全預混表面燃燒（部分機型）：對于特定型號的WNS鍋爐，也可選配全預混表面燃燒器，燃氣與空氣在進入燃燒室前精確預混，在金屬纖維表面實現微焰燃燒，燃燒溫度均勻，從源頭抑制熱力型NOx生成。

以上技術可單獨或組合應用，根據用戶所在地環保要求及項目預算進行針對性配置。

二、排放數據真實可查：NOx＜30mg/m3

采用低氮燃燒技術配置的WNS系列燃氣蒸汽鍋爐，經具有CMA/CNAS資質的第三方檢測機構測試，煙氣中氮氧化物排放濃度可穩定控制在30mg/m3以內。檢測報告包含以下信息：

檢測工況：額定負荷、常用負荷、低負荷等工況下的排放數據；

檢測方法：符合國家或行業標準規定的采樣及分析方法；

儀器設備：所用分析儀器的型號、校準信息；

檢測結論：明確給出NOx排放濃度值（通常以mg/m3為單位，按基準氧含量折算）。

檢測報告可作為環評申報、排污許可證辦理、環保督查迎檢的重要技術依據。對于需要現場復測的項目，設備實際運行數據與檢測報告具有良好的一致性。

三、通過環評：全套資料支持

環境影響評價涉及設備選型、污染物排放核算、總量控制等多個環節。我們?yōu)椴少彽偷渲肳NS鍋爐的用戶提供以下環評支持資料：

產品型式檢驗報告：包含NOx、SO?、顆粒物、林格曼黑度等指標的檢測數據；

低氮技術說明文件：闡述所采用低氮技術的原理、可靠性及實際應用案例；

同類項目環評案例：提供已通過環評驗收的用戶案例供參考（經授權）；

污染物排放核算參數：提供燃料消耗量、煙氣量、排放濃度等基礎數據，便于環評單位進行總量核算；

配合現場檢測：設備安裝后，可配合用戶或環評單位進行現場排放復測。

對于環評審批部門關心的低氮技術穩定性問題，我們可提供長期運行數據或用戶反饋，證明排放指標的持續穩定性。

四、無氨逃逸：避免二次污染

與選擇性催化還原（SCR）脫硝技術相比，低氮燃燒技術屬于源頭控制措施，不涉及氨等還原劑的使用，不存在氨逃逸導致的二次污染風險。這對于制藥、食品等對空氣質量敏感的行業尤為重要，同時也避免了SCR催化劑更換及處置的成本。

五、節能與低氮兼顧

低氮燃燒技術的應用并未犧牲鍋爐的熱效率。WNS系列鍋爐本體采用波紋爐膽+螺紋煙管高效傳熱組合，熱效率常規配置下可達93%以上。低氮燃燒器通過精確控制空燃比，使燃燒過程始終處于優化狀態，過量空氣系數低，排煙熱損失小，燃料消耗與普通燃燒器基本持平或略有優化。部分采用FGR技術的項目反饋，因排煙溫度略有降低，綜合熱效率甚至有小幅提升。

六、自動化控制確保低氮穩定運行

WNS系列鍋爐標配全自動控制系統，與低氮燃燒器無縫對接：

負荷自動調節：根據蒸汽壓力變化自動調整燃燒器負荷，保證不同工況下空燃比最優，排放持續達標；

FGR比例調節：對于采用FGR技術的機型，控制系統根據負荷自動調節煙氣再循環比例，維持最佳燃燒溫度；

運行記錄：控制系統可記錄關鍵運行參數，包括排煙溫度、煙氣含氧量等，便于用戶掌握運行狀態；

報警聯鎖：如燃燒器發生故障或排放異常，系統自動報警并采取保護措施。

七、適用區域與行業

該低氮配置方案特別適用于以下情況：

重點控制區：京津冀及周邊、長三角、汾渭平原等重點地區，普遍要求NOx≤30mg/m3；

新建項目環評：環評批復中明確要求執行超低排放限值的項目；

鍋爐改造項目：原有鍋爐排放不達標，需通過改造滿足環保要求；

敏感區域：醫院、學校、食品廠等周邊環境敏感的場所。

在工業鍋爐的運行中，安全是高于一切的核心指標。鍋爐作為特種設備，長期處于高溫高壓工況，任何安全保護環節的缺失或失效都可能引發嚴重事故。WNS系列全自動蒸汽鍋爐構建了由壓力開關、低水位聯鎖保護、安全閥組成的“三級聯鎖保護”體系，多道防線層層設防，確保設備在異常工況下能夠及時響應、安全停機，為用戶提供可靠的安全保障。

一、三級聯鎖保護：多道防線保障運行安全

WNS系列鍋爐的安全保護系統采用冗余設計理念，關鍵參數由多個獨立裝置同時監測，任一裝置觸發保護均可中斷鍋爐運行，最大限度降低安全風險。

第一級：壓力開關——防止超壓運行

鍋爐運行時，蒸汽壓力是首要監控參數。WNS系列鍋爐配置多只壓力開關或壓力控制器，分別承擔不同的控制與保護功能：

燃燒器壓力開關：實時監測蒸汽壓力，當壓力達到設定上限時，自動切斷燃燒器，停止加熱；當壓力降至下限時，重新啟動燃燒器。這是正常工況下的壓力調節裝置。

超壓聯鎖保護開關：獨立于燃燒器壓力開關之外，設定值略高于燃燒器停止值。當壓力異常升高、超過燃燒器壓力開關控制范圍時，超壓開關直接切斷燃燒器電源并發出聲光報警，形成第二道壓力防線。

壓力控制器與傳感器冗余：控制系統同時采集電子壓力傳感器信號和機械式壓力開關信號，兩路信號互為校驗，任一信號異常即觸發保護。

第二級：低水位聯鎖保護——防止缺水干燒

缺水是鍋爐最危險的事故工況之一，可能導致爐膽過熱、變形甚至爆炸。WNS系列鍋爐配置多重水位監測裝置：

極低水位電極：在鍋筒正常水位下限以下設置獨立電極。當水位降至該電極以下時，控制系統立即切斷燃燒器電源，停止加熱，并顯示缺水報警。此時給水泵是否啟動視控制邏輯而定，但燃燒器必須停機。

水位控制器冗余：除顯示水位外，另設獨立水位開關作為低水位聯鎖保護的備用信號源。

給水泵聯鎖：低水位時給水泵自動啟動補水，若補水后水位仍不回升，持續一段時間后系統判斷為缺水故障，強制停機。

第三級：安全閥——最后一道物理防線

安全閥是鍋爐保護的最后一道屏障，屬于不依賴電力的純機械裝置。WNS系列鍋爐按規范配置全啟式彈簧安全閥：

獨立泄壓：當鍋爐壓力因控制系統失效而持續上升，達到安全閥開啟壓力時，安全閥自動開啟泄壓，將蒸汽排入大氣，防止壓力繼續升高。

雙閥配置：對于額定蒸發量較大的鍋爐，按規范要求配置兩只安全閥，互為備用，進一步提升可靠性。

定期校驗：安全閥需按特種設備管理規定定期送檢或在線校驗，確保動作壓力準確、啟閉靈活。

二、控制系統：智能監控與故障自診斷

除上述三級聯鎖保護外，WNS系列鍋爐的全自動控制系統還具備以下安全功能：

熄火保護：燃燒器配備火焰監測器，若點火失敗或運行中意外熄火，控制系統在數秒內切斷燃氣閥門，防止燃料積聚引發爆燃。

風壓保護：監測燃燒器風機風壓，風壓不足時禁止點火或立即停機，確保吹掃充分。

燃氣泄漏檢測（選配）：配置燃氣泄漏報警裝置，檢測到泄漏時自動切斷氣源并報警。

故障自診斷：控制系統實時監測各傳感器和執行器狀態，發生異常時顯示故障代碼，便于操作人員快速定位問題。

三、安全設計貫穿制造全過程

WNS系列鍋爐的安全可靠性不僅體現在保護裝置上，更貫穿于設計、制造、檢驗全過程：

強度計算：受壓元件按國家相關標準進行強度計算，并考慮腐蝕余量，確保承壓能力。

焊接工藝：縱縫、環縫采用埋弧自動焊，焊后按規范進行射線探傷，確保焊縫無缺陷。

水壓試驗：每臺鍋爐出廠前進行超壓水壓試驗，試驗壓力為設計壓力的1.5倍，保壓期間檢查有無泄漏。

安全閥排放能力計算：按鍋爐最大蒸發量計算安全閥排放能力，確保泄壓充分。

四、符合特種設備監管要求

作為特種設備，WNS系列鍋爐的設計、制造、安裝、使用均需符合《特種設備安全技術規范》（TSG 11-2020）等國家法規。我們?yōu)橛脩籼峁┮韵潞弦?guī)支持：

隨機資料：出廠時提供鍋爐圖紙、強度計算書、產品質量證明書、安裝使用說明書等全套技術文件。

監檢證書：產品經特種設備檢驗機構監督檢驗合格，出具監檢證書。

使用登記協助：提供辦理使用登記所需的全部資料，協助用戶完成特種設備注冊手續。

定期檢驗提醒：告知用戶年度檢驗、內部檢驗、外部檢驗的周期和要求，確保設備持續合規運行。

五、操作培訓：讓安全理念落地

再完善的安全保護裝置，也需要操作人員的正確使用和維護。我們?yōu)橛脩籼峁┫到y(tǒng)的操作培訓，內容包括：

安全保護裝置的作用、設定值及檢查方法；

日常巡檢要點：水位計沖洗、壓力表校驗、安全閥手動排放試驗；

常見故障識別及處理；

緊急停機操作流程。
