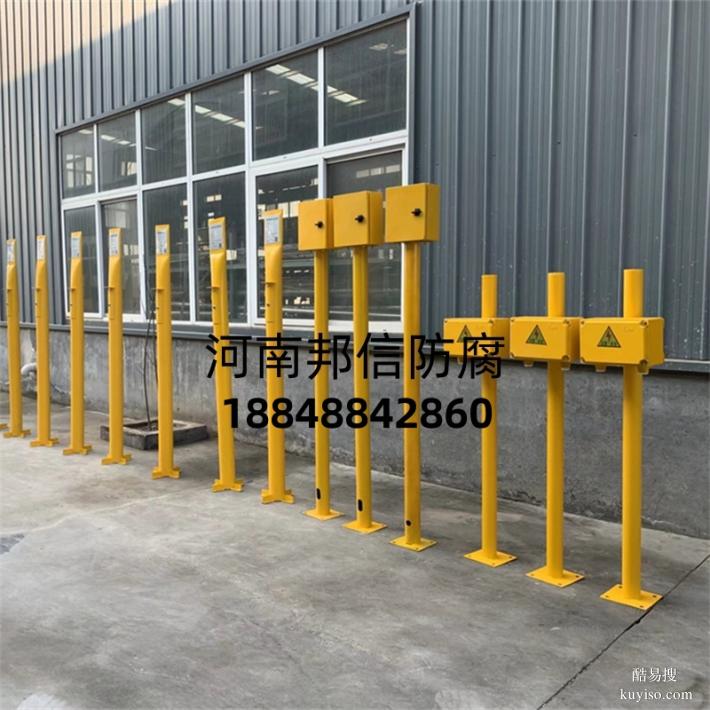

陰極保護108*4*89示蹤線檢測樁 井內電位測試樁 小型井下智能測試

核心定位專為天然氣長輸管線犧牲陽極陰極保護系統設計的專用監測終端，核心用于采集犧牲陽極（鎂 / 鋅 / 鋁陽極）的輸出電流、工作電位，以及管道的自然電位、保護電位，判斷陽極消耗狀態、輸出效率與管道防護達標情況（保護電位 - 0.85V~-1.20V CSE），是保障長輸管線長效防腐的關鍵監測節點。
規格與結構樁體常見規格 Φ108mm×4mm×2000-3000mm，材質可選碳鋼（環氧煤瀝青防腐）、304 不銹鋼或玻璃鋼，適配野外不同土壤腐蝕環境；內置 4-6 路防氧化銅質接線端子，明確區分管道線、陽極線、參比電極線、測試線，端子接觸電阻≤0.05Ω；基礎款帶密封測試盒，智能款集成高精度電位采集儀、4G/NB-IoT 通信模塊與太陽能供電系統，防護等級 IP65~IP68。
核心功能可現場手動測量犧牲陽極開路電位（鎂陽極 - 1.57V~-1.82V CSE、鋅陽極 - 1.03V~-1.10V CSE）、工作電位及陽極輸出電流；智能款支持定時自動采集（間隔 1-24h 可調），本地存儲≥10 萬條數據，電位異常時自動推送告警信息；通過對比陽極電位與管道電位差值，計算陽極驅動電壓，評估陽極剩余壽命，指導陽極補加更換。
布設與安裝要求與犧牲陽極組對應布置，單組陽極匹配 1 支檢測樁，樁體與管道間距 0.8-1.2m，埋深與管道持平或略深；參比電極埋于管道側下方 30-50cm 同土壤層，周圍回填細土壓實；線纜采用屏蔽鎧裝線，屏蔽層單端接地，避免雜散電流干擾；長輸管線每 1-5km 布設 1 處，穿跨越、閥室、絕緣接頭等關鍵位置加密設置。
運維要點人工巡檢每季度 1 次，測量陽極電流與管道電位，記錄數據變化趨勢；智能款遠程召測數據，結合云平臺趨勢曲線分析陽極衰減規律；定期檢查接線端子氧化情況，清理樁體周圍雜草與雜物，確保測試通路暢通；當陽極輸出電流持續下降、管道電位偏離達標區間時，及時評估陽極消耗程度并安排更換。
