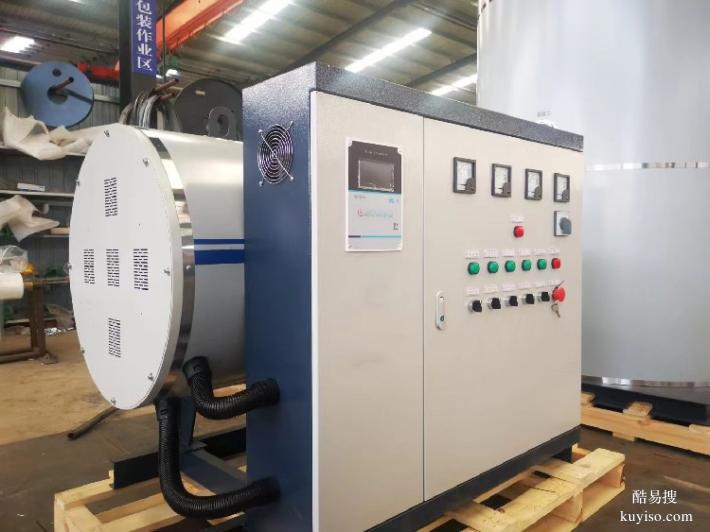

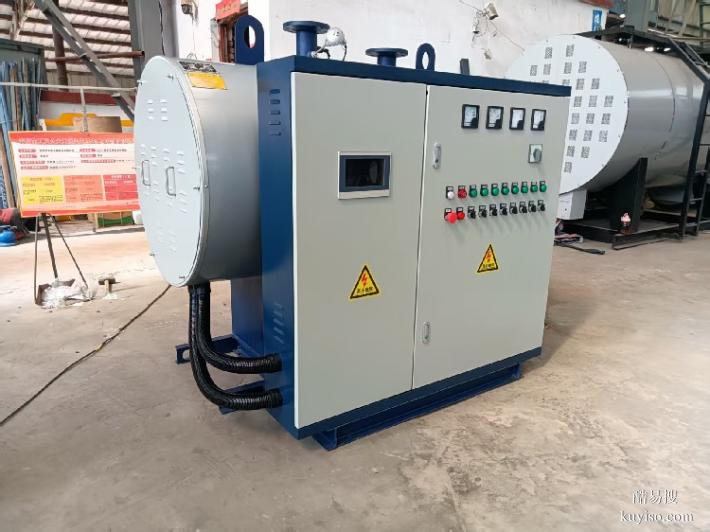

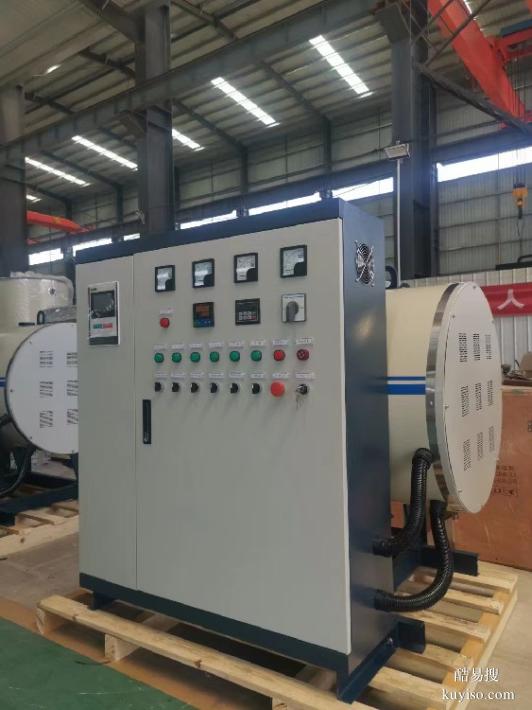

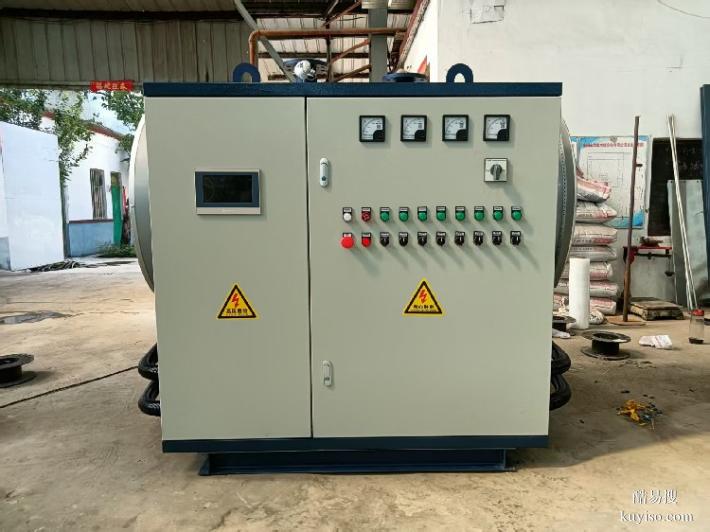

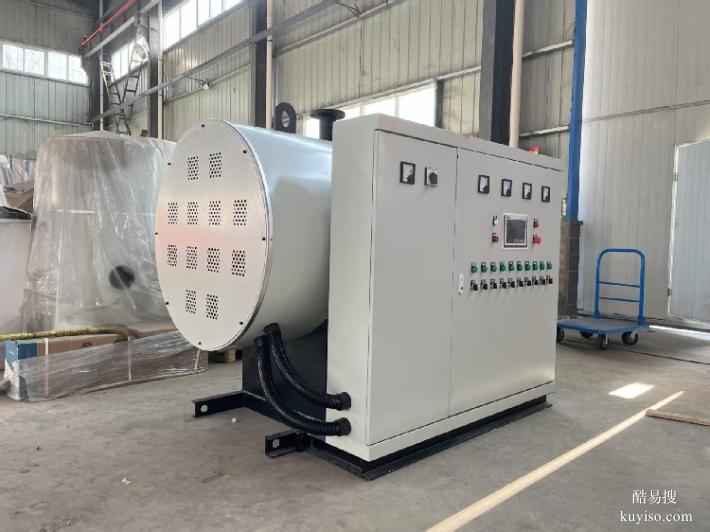

電熱水鍋步進式投切省電CWDR臥式電加熱常壓熱水鍋爐

一、產品特點
24小時穩定運行，保障供暖不間斷
鍋爐采用工業級電熱元件和控制系統，關鍵部件均選用知名品牌，具備長時間連續工作能力。設備內置冗余設計，多組電熱管可輪換工作，即使單組故障也不影響整體供熱?？刂葡到y(tǒng)具備自診斷功能，實時監測運行狀態，確保供暖系統全天候穩定可靠。

恒溫控制，溫度精準舒適
配備高精度溫度傳感器與PLC智能控制器，實現出水溫度±1℃的精確調節?？筛鶕?jù)病房區域不同時段的需求設定多段溫控曲線，例如白天保持22℃，夜間稍降以節能，但始終維持恒溫，避免溫度波動對患者造成不適。系統支持手動/自動切換，方便醫護人員靈活調整。

靜音設計，營造寧?kù)o環境
電加熱方式無燃燒噪音，鍋爐本體采用低噪音循環水泵（可選配靜音泵），整體運行噪音低于45分貝，遠低于醫院病房允許的夜間噪音標準。設備可安裝于遠離病房的設備間，進一步減少對患者的干擾。

多重安全保護，確保絕對安全
鍋爐配備完善的安全連鎖裝置，全方位保障病房區域安全：

超溫保護：水溫超過設定上限時自動切斷電源，防止?fàn)C傷。

低水位保護：水位低于安全線時停止加熱并報警，避免干燒。

漏電保護：實時監測漏電電流，一旦異常立即斷電。

超壓保護（承壓型）：壓力超過設定值時安全閥自動泄壓。

故障自診斷：系統可識別常見故障并顯示代碼，便于快速排除。

環保清潔，零排放無污染
無燃燒過程，不產生任何煙塵、廢氣，對病房空氣質量無影響。電加熱方式無需燃料儲存和輸送，杜絕泄漏、火災隱患，特別適合對環境要求高的醫療場所。

二、技術參數（參考型號：CWDRO.118-85/60）
以下為120kW CWDR電鍋爐典型參數，實際數據以出廠銘牌為準：

額定電功率：120 kW

額定熱功率：約10.1 × 10? Kcal/h

額定電流：約183 A（三相380V）

取暖面積：約1000～1200 m2（按每平米100W估算，實際需根據建筑保溫調整）

熱水產量：約1720 L/h（溫升40℃時）

水容積：0.24 m3

循環水量：4.0 m3/h

工作壓力：常壓（0MPa）或承壓型可選

出水溫度：85℃（可調，默認85/60℃）

熱效率：98%

外形尺寸（長×寬×高）：1600 × 900 × 1100 mm

進水口徑：DN40

出水口徑：DN40

排污口口徑：DN40

設備重量：0.40 T

三、適用領域
醫院病房：各科室病房、ICU、新生兒室等恒溫供暖。

門診樓/醫技樓：診室、檢查室、候診區采暖。

康復中心：理療室、運動治療區熱水供應及采暖
養老院/護理院：老年人居住區域恒溫供暖，提升舒適度。

社區衛生服務站：小型醫療點采暖。

一、產品特點
洗浴專用設計，匹配用水規律
鍋爐采用大容積爐體設計，配合外置保溫水箱，形成完整的蓄熱式熱水系統。在用水低谷期，鍋爐持續加熱并將熱水儲存于水箱中；在早晚用水高峰期，可迅速釋放儲存的熱水，滿足多人同時洗浴的需求。這種設計既保證了熱水供應充足，又避免了鍋爐頻繁啟停，延長設備使用壽命。

出水溫度精確控制，洗浴體驗舒適
配備高精度溫度傳感器與PLC智能控制系統，實現出水溫度±1℃的精確控制。用戶可根據洗浴需求在30℃-90℃之間任意設置水溫，鍋爐自動維持設定溫度。對于洗浴場所，通常將水溫控制在40-45℃即可直接使用，既舒適又節能?？刂葡到y(tǒng)還具備多時段定時功能，可提前加熱迎接用水高峰，避免客人等待。

常壓設計，安全免監檢
鍋爐頂部設有與大氣相通的排氣口，內膽不承壓，運行時壓力始終為零，不存在超壓爆炸風險。根據國家相關規范，常壓熱水鍋爐不屬于強制監檢的特種設備，用戶無需辦理使用登記和定期檢驗，無需配備持證司爐工，大幅降低管理成本和手續負擔。

高效節能，運行經濟
電熱管采用優質316L不銹鋼材質，浸入式安裝，熱效率高達98%以上。爐體填充50mm以上高密度保溫層（如聚氨酯發泡或硅酸鋁纖維棉），有效減少熱量散失。多組電熱管分檔控制，可根據實際負荷自動投切，避免能源浪費。若配合峰谷電價政策，可利用夜間低谷電加熱蓄存，進一步降低運行成本。

多重安全保護
鍋爐配備完善的安全連鎖裝置：

低水位防干燒保護：水位低于安全線時自動停止加熱并報警

超溫保護：水溫超過設定上限時自動切斷電源

漏電保護：雙重漏電斷路器，確保操作人員安全

缺相、過載、短路保護：全面防護電氣系統

防凍保護：低溫時自動啟動循環，防止管路凍結

結構緊湊，安裝便捷
整體式設計，占地面積小，可室內落地安裝。電熱管采用法蘭連接，檢修時無需進入爐體，可直接抽出更換，維護簡便。外殼采用數控加工和高溫噴塑處理，美觀耐用。

二、技術參數（參考型號：CWDRO.147-85/60）
以下為150kW常壓電熱水鍋爐典型參數，實際數據以出廠銘牌為準：

項目 參數
額定電功率 150 kW
額定熱功率 約12.6 × 10? Kcal/h
額定電流 約228 A（三相380V）
取暖面積 約1200～1500 m2
熱水產量（溫升40℃） 約2150 L/h
水容積 0.24 m3
循環水量 5.0 m3/h
工作壓力 常壓（0MPa）
出水溫度 85℃（可調，洗浴常用40-45℃）
熱效率 98%
外形尺寸（長×寬×高） 1600 × 900 × 1100 mm
進水口徑 DN50
出水口徑 DN50
排污口口徑 DN40
設備重量 0.41 T
注：不同廠家產品尺寸略有差異，以上數據參考CWDRO系列參數及行業同類產品。

三、適用領域
公共浴室/澡堂：滿足集中時段大量熱水需求，水溫穩定舒適

洗浴中心/桑拿房：配合多種洗浴設施，提供恒溫?zé)崴?br />
健身房/游泳館：淋浴區熱水供應，滿足會員洗浴需求

賓館酒店：客房淋浴及后廚熱水配套

學校/工廠宿舍：?jiǎn)T工學生洗浴熱水供應

養老院/康復機構：老年人洗浴熱水保障，安全可靠

在大型采暖項目或工業供熱改造中，設備安裝周期和場地空間往往是用戶關注的重點。600kW CWDR臥式電鍋爐采用整裝出廠設計，鍋爐本體、電控柜、閥門儀表在工廠內完成組裝調試，到達現場后僅需接通水電即可投入使用。設備結構緊湊，占地面積小，特別適合設備間空間有限、要求快速投運的場所。電加熱方式清潔環保，全自動運行節省人力，是區域供暖、工業園區、大型商業綜合體的理想熱源選擇。

一、產品特點
1. 整裝出廠，現場安裝快捷
鍋爐本體、電控柜、配套閥門儀表在工廠內完成整體組裝和調試，出廠前經過嚴格的壓力測試和電氣試驗。用戶現場無需進行復雜的設備拼接和管路焊接，僅需將鍋爐就位、連接進出水管和電源，即可進入調試階段。相比散裝出廠需現場組裝的鍋爐，整裝設計可縮短安裝周期50%以上，大幅降低現場施工成本。

2. 結構緊湊，占地面積小
臥式圓筒設計，爐體與控制柜采用分體式布局但整體運輸，既避免了電器元件受熱影響，又實現了緊湊布局。設備外形尺寸約2210×1020×1360mm（長×寬×高），占地僅2.2平方米，即便在空間有限的設備間也能輕松放置。縱向梁式底座設計，設備就位平穩，無需特殊基礎處理。

3. 模塊化加熱，智能投切
加熱管采用24kW×25組配置，總功率600kW，每組加熱管可單獨啟動和關閉，實現自動循環分段投切。這種設計有三方面優勢：避免設備啟動時對電網造成沖擊；根據負荷變化自動調整投入組數，使每組加熱管運行時間均衡，延長整體壽命；低負荷時段僅啟動部分加熱管，較傳統滿負荷運行模式更加節能。

4. 多重安全保護，運行可靠
控制柜內安全保護功能具備超溫、超壓（常壓設計實際為零壓力）、過載、短路、漏電、缺水、缺相等基本運行保護功能。若出現異常情況，機組發出聲光報警，同時自動分組切除加熱裝置，直至全部切除停機。電器元件采用正泰等知名品牌，供電電源380V/50Hz。

5. 全自動智能控制，無需專人值守
配備7寸觸摸屏與PLC控制系統（主控制芯片信捷），實現一鍵啟動、全自動運行。操作系統分手動操作和全自動操作二檔，可以自由切換。系統實時監測水溫、水位、壓力等參數，根據設定溫度自動啟停加熱，保持恒溫供熱。內置定時開關機、故障自診斷及報警功能，支持485遠程控制接口和開放式通信協議，可與樓宇自控系統對接。

6. 高效保溫，節能降耗
爐體采用高密度鏡面反射玻璃棉保溫材料，保溫層厚度達100mm，有效減少散熱損失。額定熱效率不低于98%，電能利用率高。外皮采用彩鋼板包裹，外形美觀且不易銹蝕。

二、技術參數
以下為600kW CWDR臥式電鍋爐典型參數，實際數據以出廠銘牌為準：

項目 參數 備注
型號 CWDR0.6-85/65
額定電功率 600 kW
額定熱功率 約51.6 × 10? Kcal/h 1kW≈860Kcal/h
額定電流 約912 A（三相380V） 實際按電壓波動調整
工作壓力 常壓（0MPa）
額定出水溫度 85℃
額定進水溫度 65℃
熱效率 ≥98%
鍋爐滿水容量 980 kg
鍋爐運輸重量 1150 kg
運行重量 2320 kg
外形尺寸（長×寬×高） 2210 × 1020 × 1360 mm
出水口徑 DN100
回水口徑 DN100
排污閥口徑 DN50
加熱管功率 24kW × 25組
加熱管投切方式 自動循環分段投切
三、整裝設計優勢
1. 出廠前完成調試，質量可控
整裝出廠的鍋爐在工廠內完成所有部件的組裝和調試，制造工藝可控，質量更有保障。爐體縱、環焊縫采用埋弧自動焊并進行X射線探傷，確保焊接質量。加熱管法蘭與爐膽采用全對焊工藝，強度可靠。

2. 運輸便捷，保護到位
產品按照鍋爐本體、控制柜、配套閥門儀表分別包裝及運輸，確保運輸過程中設備不受損傷。到達現場后按圖紙對位安裝，連接管線即可。

3. 現場安裝簡單，節省費用
無需大型吊裝設備和專業安裝隊伍，一般水電安裝人員即可完成就位工作?，F(xiàn)場僅需完成鍋爐就位、進出水管連接、電源接線三項工作，大幅節省安裝費用和時間。

4. 適合改造項目
對于原有燃煤鍋爐改電鍋爐的項目，設備間空間往往有限。600kW整裝電鍋爐占地面積小，可直接利用原有鍋爐房空間，無需新建廠房，特別適合改造工程。

四、適用領域
區域供暖：小區換熱站、工業園區集中供暖熱源

商業綜合體：大型商場、寫字樓、酒店采暖

學校/醫院：校區、院區集中供暖

工業廠房：生產車間采暖及工藝熱水配套

文體場館：體育館、展覽館、大型場館采暖

農業溫室：大型溫室大棚、養殖場采暖

五、選型與安裝要點
1. 功率匹配
600kW可滿足約5000-7500平方米建筑的采暖需求（按每平方米80-120W估算）。若用于工藝熱水，可按溫升40℃時產熱水量約8600L/h估算。建議由暖通工程師詳細核算熱負荷。

2. 水質要求
推薦使用軟化水或純水，減少電熱管結垢，延長設備壽命。硬水地區需配套全自動軟化水設備。

3. 電源配置
600kW設備需配置足夠容量的變壓器（建議≥800kVA）和電纜（建議選用1000A空開，電纜截面≥2×300mm2），確保電壓穩定，接地可靠。應由持證電工安裝。

4. 安裝環境
鍋爐應安裝在室內專用設備間，要求通風良好、無凍害。四周預留≥1000mm檢修空間。常壓鍋爐排氣管需引至室外，不得安裝閥門。

5. 就位與找平
設備就位后需進行水平調整，確保爐體水平度符合要求。底座與基礎之間可墊鋼板調整，然后灌注混凝土固定。

6. 管道連接
按圖紙連接進出水管、排污管，系統高點設置自動排氣閥。初次注水后應排除管路內空氣，確保循環順暢。
