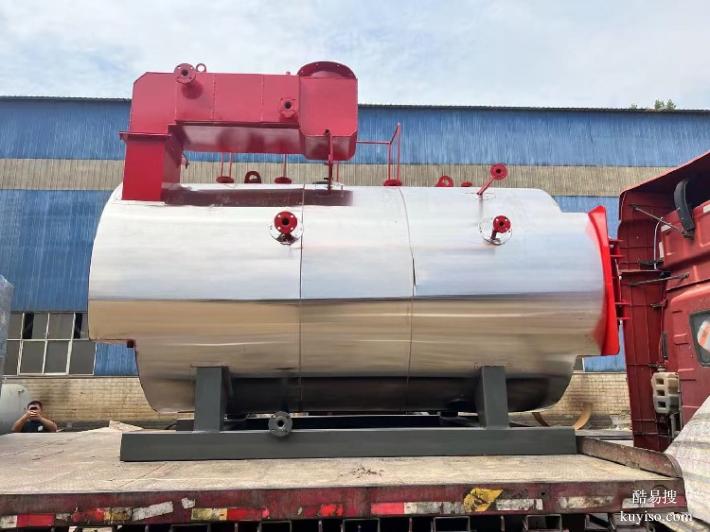

三回程蒸汽鍋爐紡織印染整燙冷凝式WNS蒸汽鍋爐

在工業生產中，穩定可靠的蒸汽供應是保障生產線連續運行的關鍵。WNS系列燃氣蒸汽鍋爐作為臥式內燃三回程濕背結構的成熟產品，憑借其經典的設計理念和可靠的運行表現，廣泛應用于化工、食品、醫藥、紡織、供暖等多個行業。該系列鍋爐采用波紋爐膽與螺紋煙管相結合的傳熱技術，經優化設計后熱效率可達到93%以上（按低位發熱值計算），在節能降耗與運行穩定性方面具有綜合優勢。

一、經典結構：臥式內燃三回程濕背設計

WNS系列鍋爐采用臥式內燃三回程濕背式結構，這一設計經過長期市場驗證，具有以下特點：

三回程流程：燃料經燃燒器霧化后，在爐膽內形成火炬并傳遞輻射熱，此為第一回程；高溫煙氣在回燃室內匯聚，轉向進入第二回程螺紋煙管區進行對流換熱；隨后煙氣進入第三回程光管區進一步釋放熱量，最終經煙囪排入大氣。這一流程使煙氣行程加長，熱量被充分吸收。

濕背式結構：鍋爐回燃室浸沒在水中，避免了干背式結構需采用耐火材料襯砌所帶來的維修問題。濕背結構有效改善了回燃室的冷卻條件，降低了故障率，延長鍋爐使用壽命。

全濕背散熱：鍋爐受壓元件全部被水包圍，熱量損失小，散熱損失低，保溫層外表面溫度控制在合理范圍內。

二、核心傳熱元件：波紋爐膽與螺紋煙管

該系列鍋爐在傳熱元件上采用針對性設計，以提升熱效率：

波紋爐膽：爐膽采用波紋狀結構，相較于直爐膽具有以下優勢：

增加輻射受熱面積，提高輻射傳熱效果；

增強爐膽剛度和彈性，適應熱膨脹變化，減少熱應力；

強化煙氣擾動，改善燃燒條件。

螺紋煙管：第二回程采用螺紋煙管作為高效傳熱元件：

管內壁的螺旋槽引導煙氣產生旋轉流動，破壞邊界層，強化對流換熱；

傳熱系數是普通光管的1.4倍左右；

在同等換熱負荷下可減少管束數量，使鍋爐結構更緊湊。

波紋爐膽與螺紋煙管的組合應用，使鍋爐在有限空間內實現高效的熱量傳遞，綜合熱效率可達到93%以上。根據具體型號及配置，部分機型配合尾部節能裝置后效率可進一步升高。

三、節能配置：可選裝尾部余熱回收

為進一步提升能源利用率，WNS系列鍋爐可在煙道尾部選裝節能器或冷凝器：

節能器：利用煙氣余熱加熱鍋爐給水，降低排煙溫度，減少熱損失。

冷凝器：對于燃氣鍋爐，煙氣中含有大量水蒸氣潛熱。冷凝器將排煙溫度降至水蒸氣露點以下，回收冷凝釋放的潛熱，可實現更高的系統熱效率。

以1噸/h燃氣鍋爐為例，配置節能器后熱效率可提升至95%以上，燃氣消耗量較無節能器時有所降低。用戶可根據實際用汽負荷、燃料成本及投資預算，選擇是否加裝尾部余熱回收裝置。

四、超低氮排放：滿足環保要求

針對日益嚴格的環保政策，WNS系列鍋爐可選配低氮燃燒技術：

低氮燃燒器：采用分級燃燒、煙氣再循環等技術，從燃燒過程控制氮氧化物生成。

排放指標：經配置優化后，鍋爐煙氣中氮氧化物（NOx）排放濃度可穩定低于30mg/m3，滿足國內重點地區排放限值要求。

對于需要應對環保督查或申請排污許可的企業，該系列鍋爐可提供符合要求的排放數據支持。

五、自動化控制：操作便捷安全

WNS系列鍋爐標配全自動控制系統，具備以下功能：

一鍵啟停：按下啟動鍵后，系統自動完成吹掃、點火、負荷調節等流程。

智能調節：根據蒸汽壓力變化自動調整燃燒器火力，保持壓力穩定。

多重保護：配置缺水保護、超壓保護、熄火保護、溫度異常報警等安全聯鎖裝置。

遠程監控：可選配物聯網模塊，管理人員可通過手機或中控室查看運行狀態。

控制系統界面友好，操作人員經過簡單培訓即可掌握，降低了對專業鍋爐操作人員的依賴。

六、安裝維護便利

快裝結構：鍋爐在工廠完成整體組裝，燃燒器、電控柜、閥門儀表等均已就位，現場只需完成水、電、氣管路連接即可投入運行。

檢修方便：前后煙箱采用鉸鏈結構，可開啟式設計，便于內部檢查、清理和維修。

符合監檢：作為特種設備，WNS系列鍋爐按照國家相關規范進行設計、制造和檢驗，用戶需按規定辦理使用登記和定期檢驗。

七、應用場景廣泛

WNS系列燃氣蒸汽鍋爐適用于以下行業及場景：

化工行業：反應釜加熱、蒸餾、濃縮；

食品加工：蒸煮、殺菌、烘干；

醫藥制造：提取、滅菌、干燥；

紡織印染：定型、染色；

供暖供熱：醫院、學校、酒店集中供暖及生活熱水；

建材生產：養護、熱壓。

八、技術參數范圍

額定蒸發量：1 - 20噸/小時（部分廠家可至更大容量）

額定工作壓力：0.7 - 2.0 MPa

額定蒸汽溫度：170 - 204℃（飽和溫度，隨壓力變化）

適用燃料：天然氣、液化石油氣、城市煤氣、沼氣等

熱效率：＞93%（常規配置）；配合節能器或冷凝器可達95%-98%以上

在食品加工、醫藥制造、化工生產等領域，蒸汽不僅是傳遞熱能的介質，更是直接影響產品質量與生產工藝的關鍵因素。食品蒸煮要求蒸汽純凈無異味；醫藥滅菌需要蒸汽穩定無波動；化工反應對蒸汽壓力的連續性要求極高。針對這些行業的特殊需求，WNS系列全自動蒸汽鍋爐采用臥式內燃三回程濕背式成熟結構，通過優化設計與精密控制，持續輸出品質穩定的飽和蒸汽，為食品、醫藥、化工企業提供可靠的工業熱源。

一、飽和蒸汽品質穩定：工藝保障的核心

對于食品、醫藥、化工行業而言，蒸汽品質的穩定性體現在兩個方面：一是壓力穩定，二是蒸汽干度穩定。

壓力穩定：WNS系列鍋爐配置高性能比例調節燃燒器，根據蒸汽壓力變化自動調整火力大小，實現負荷的平滑過渡?？刂葡到y(tǒng)采用PID調節算法，壓力控制精度高，避免傳統啟停式控制帶來的壓力大幅波動，確保反應釜、滅菌柜、蒸煮鍋等設備在恒定壓力下運行，保障工藝一致性。

蒸汽干度高：鍋爐頂部設置大容積汽水分離空間，結合內置式汽水分離裝置，有效降低飽和蒸汽的帶水率。輸出蒸汽干度可達到98%以上，減少水分對換熱效率的影響，避免帶水蒸汽對滅菌物品、食品原料、化工物料造成污染或損害。

對于有更高蒸汽品質要求的工藝，WNS系列鍋爐可配套加裝外部汽水分離器或蒸汽過濾器，進一步滿足行業特定需求。

二、食品行業應用：衛生與合規并重

食品加工企業對蒸汽設備的要求，不僅在于穩定供汽，更在于衛生安全與合規認證。

蒸汽純凈：鍋爐內部與蒸汽接觸部件采用優質碳鋼或不銹鋼材料，嚴格控制制造過程中的油污、焊渣殘留，避免鐵銹或雜質隨蒸汽進入食品生產線。對于直接接觸食品的蒸汽應用場景，可選用不銹鋼內膽或配套蒸汽過濾器，符合食品安全相關要求。

結構可清潔：鍋爐前后煙箱采用可開啟設計，便于內部檢查與維護。人孔、手孔等清洗口布局合理，滿足定期內部清潔的需求，符合食品生產許可（SC）現場審查要求。

環評支持：配套低氮燃燒技術，氮氧化物排放可低于30mg/m3，提供第三方檢測報告，助力食品企業順利通過環評驗收。

三、醫藥行業應用：滿足GMP驗證

醫藥生產對蒸汽設備的驗證要求極為嚴格，尤其在無菌制劑、生物發酵等環節。

穩定滅菌：脈動真空滅菌器、純蒸汽滅菌柜等設備對蒸汽壓力波動敏感。WNS系列鍋爐負荷調節范圍寬，響應速度快，確保滅菌過程壓力恒定，保障滅菌效果符合藥典要求。

材料合規：鍋爐受壓元件材料具有質量證明書，制造過程可追溯，設備資料齊全，便于制藥企業完成DQ（設計確認）、IQ（安裝確認）、OQ（運行確認）等驗證工作。

連續運行：醫藥生產常為連續工藝，鍋爐可長時間穩定運行，關鍵部件選用優質品牌，減少故障停機風險?？蛇x配一用一備給水泵，進一步提高可靠性。

四、化工行業應用：適配反應工藝

化工生產中，反應釜的加熱、蒸餾、濃縮等環節對蒸汽源的要求各不相同。

負荷適應性：化工生產常存在批次性用汽特點，用汽量波動較大。WNS系列鍋爐負荷調節范圍可達20%-100%，適應不同批次的用汽需求，避免頻繁啟停。

防爆選型：對于有防爆要求的化工車間，可選配防爆燃燒器、防爆電控柜，滿足防爆區域安全規范。

耐腐蝕考慮：如燃料含硫或用戶要求特定材質，可針對性地選用耐腐蝕材料，延長鍋爐使用壽命。

五、全自動控制：操作便捷，管理省心

WNS系列鍋爐標配全自動控制系統，具備以下功能：

一鍵啟停：按下啟動鍵，系統自動完成吹掃、點火、負荷調節、壓力控制等流程，無需人工干預。

觸摸屏顯示：實時顯示運行參數（壓力、溫度、水位、排煙溫度等），可查詢歷史運行記錄。

多重保護：配置缺水保護、超壓保護、熄火保護、燃氣泄漏檢測（選配）等安全聯鎖裝置，確保運行安全。

通訊接口：標配RS485接口，支持Modbus協議，可接入工廠DCS系統或進行遠程監控。

操作人員經過簡單培訓即可掌握，降低對專業鍋爐操作人員的依賴。

六、熱效率與節能

WNS系列鍋爐采用波紋爐膽與螺紋煙管相結合的傳熱技術，強化煙氣擾動，提升對流換熱效果。常規配置下熱效率可達到93%以上（按低位發熱值計算）。如選裝尾部節能器或冷凝器，可進一步回收煙氣余熱，熱效率提升至95%-98%以上，燃氣消耗量明顯降低，長期運行可為企業節省可觀的能源成本。

七、環保低氮配置

針對重點控制區的環保要求，WNS系列鍋爐可選配低氮燃燒技術：

燃燒方式：采用分級燃燒或煙氣再循環（FGR）技術，降低燃燒溫度，抑制熱力型氮氧化物生成。

排放指標：經第三方檢測，NOx排放濃度可穩定低于30mg/m3，滿足重點地區排放限值。

檢測報告：提供正式檢測報告，供環保備案或環評使用。

八、安裝與服務

整機出廠：鍋爐在工廠完成組裝調試，現場只需連接水、電、氣管路即可快速投用。

監檢手續：作為特種設備，用戶需按規定辦理使用登記和定期檢驗。我們提供全套出廠資料，協助用戶完成相關手續。

售后服務：全國范圍上門安裝調試，提供操作培訓，質保期內及時響應，配件供應保障。

在工業鍋爐的長期運行過程中，煙管積灰是影響設備熱效率的常見問題。對于燃氣鍋爐，不完全燃燒可能產生少量炭黑；對于燃油鍋爐，重油或柴油燃燒后更容易在煙管內壁附著煙灰。這些沉積物若不及時清理，將導致排煙溫度升高、燃料消耗增加，甚至影響鍋爐出力。WNS系列蒸汽鍋爐在設計時充分考慮了這一維護需求，前后煙箱均采用可開啟式結構，使操作人員能夠輕松進入煙管區域進行清潔，確保鍋爐長期保持高效運行狀態。

一、煙管積灰：被忽視的能耗漏洞

鍋爐運行中，煙氣攜帶的飛灰和未燃盡炭粒會在煙管內壁逐漸沉積。這種積灰層的導熱系數遠低于鋼材，相當于在煙氣與管壁之間增加了一道隔熱層。積灰?guī)淼闹苯佑绊懓ǎ?br />
排煙溫度升高：熱量無法有效傳遞給水，只能隨煙氣排入大氣，導致排煙熱損失增加；

燃料消耗上升：為維持額定出力，燃燒器需要消耗更多燃料，運行成本隨之增加；

出力下降風險：嚴重積灰時，煙氣流通截面減小，阻力增大，可能影響燃燒穩定性。

定期清理煙管積灰，是保持鍋爐熱效率最簡單有效的措施。而能否方便地清理，取決于煙箱的結構設計。

二、可開啟式煙箱：清潔操作簡便快捷

WNS系列鍋爐的前后煙箱采用鉸鏈式可開啟結構，具有以下設計特點：

對開式或側開式設計：煙箱門通過鉸鏈與本體連接，可向兩側或單側開啟，開啟角度大，操作空間充足。

輕便省力：煙箱門采用輕量化設計，配合鉸鏈結構，單人即可輕松打開和關閉，無需借助起重設備。

窗戶式開啟：開啟方式類似于窗戶，簡單直觀，操作人員無需專業工具即可完成。

便于內部觀察：打開煙箱后，可直接看到煙管端部和管板，便于檢查煙管積灰情況、腐蝕狀況以及焊縫狀態。

在日常維護中，操作人員只需打開前后煙箱，即可使用專用清灰工具（如鋼絲刷、壓縮空氣槍等）對每根煙管進行清理。清理完成后關閉煙箱門，整個過程耗時短、操作簡便，無需拆卸任何部件。

三、定期清潔：建議周期與方法

根據鍋爐燃料類型和運行工況，建議按以下周期進行煙管清潔：

燃料類型 清潔周期 清潔方法
天然氣 每3-6個月 壓縮空氣吹掃或機械刷除
液化氣 每3-6個月 壓縮空氣吹掃或機械刷除
輕油/柴油 每月至每季度 機械刷除為主，輔以壓縮空氣
重油/渣油 每月或更短 必須定期機械刷除，必要時化學清洗
實際操作中，可通過排煙溫度變化判斷清潔時機。當排煙溫度較清潔后初始值升高20-30℃時，表明積灰已較嚴重，應及時進行清理。

四、密封可靠性：開啟多次仍嚴密不漏

可開啟式煙箱設計在追求便捷性的同時，并未犧牲密封性能。WNS系列鍋爐采用以下技術確保煙箱長期運行不漏煙：

迷宮式密封結構：煙箱與本體結合面采用迷宮式密封，增加煙氣泄漏路徑長度，即使微正壓運行也能保證密封。

耐高溫密封材料：密封槽內填充耐溫硅橡膠或陶瓷纖維密封條，具有良好的彈性和耐候性，可經受反復開閉。

緊固件設計：煙箱門周邊設置快速鎖緊裝置，關閉后壓緊力均勻，確保密封可靠。

這種密封結構解決了傳統煙箱因密封墊圈老化需要頻繁更換的問題，使可開啟設計真正具備了長期實用價值。

五、前后煙箱開啟的附加價值

除便于煙管清潔外，可開啟式煙箱還帶來以下維護便利：

管板檢查：開啟后可直接觀察后管板與煙管連接處的焊縫狀態，及時發現滲漏或裂紋隱患。

回燃室檢查：對于濕背式結構，通過后煙箱可觀察回燃室內壁及后管板的腐蝕和變形情況。

燃燒火焰觀察：部分型號在煙箱上設置火焰觀察孔，運行時可通過觀察孔查看燃燒火焰狀態，輔助燃燒調整。

維修通道：當需要對煙管進行更換或修補時，可開啟式煙箱為施工提供了便捷的進出通道。

六、與其他維護便利設計的協同

WNS系列鍋爐在維護便利性方面不止于可開啟煙箱，還配套設置了以下設施：

人孔與手孔：鍋筒頂部和底部開設人孔、手孔，便于進入內部清理水垢、檢修內部裝置。

平臺扶梯：對于較大噸位鍋爐，配置平臺扶梯，方便操作人員到達各維護點位。

內置式控制布線：控制線路采用內置方式，避免外露布線在維護時意外損壞。

這些設計共同構成了一個維護便利的系統，使鍋爐的日常保養和定期檢修更加省時省力。

七、應用場景與實際效益

可開啟式煙箱的設計價值在以下場景中體現得尤為明顯：

燃油鍋爐用戶：重油燃燒產生的積灰較多，需要頻繁清理，可開啟煙箱大幅降低了清潔工作強度。

多班制生產企業：設備連續運行時間長，定期清潔必不可少，便捷的煙箱開啟使清潔工作易于堅持。

維護人員有限的單位：醫院、酒店等后勤人員較少的地方，操作簡便的設備可減輕維護負擔。
