閥門液壓執行器簡談33-一種省力的應急裝置

針對現有液壓執行器應急裝置操作費力且存在安全隱患的問題，本文介紹了一種新的省力應急裝置設計，該裝置通過氣動或電動工具操作，可快速為執行器提供動力，使其在系統失效時仍能完成工作或處于安全位置。

目前市場上在用的液壓執行器產品部分帶應急裝置的，現在的應急裝置大部分通過手動裝置（手輪或者加力桿）操作，需要一定的時間和耗費人的體力，在工作過程當中，也存在一定的安全隱患。因此設計了這款省力的應急裝置直接裝安裝在執行器上，在系統自動運行失效時，通過使用氣動或者電動工具操作應急裝置的連接軸，帶動應急裝置的雙向泵工作，為執行器提供動力，使執行器完成工作或處于安全位置。

新的省力應急原理如下圖示。

圖一

群美公司因此設計了這款省力的應急裝置直接裝安裝在執行器上，在應急裝置多功能閥塊上直接加工出儲油孔，作為油箱，成本低，油路短，空間占用率小，在系統自動運行失效時，應急裝置可以支持執行器完成工作或處于安全位置，通過手持氣動或者電動工具操作雙向齒輪泵提供動力，使執行器正常運轉。如下圖二展示。

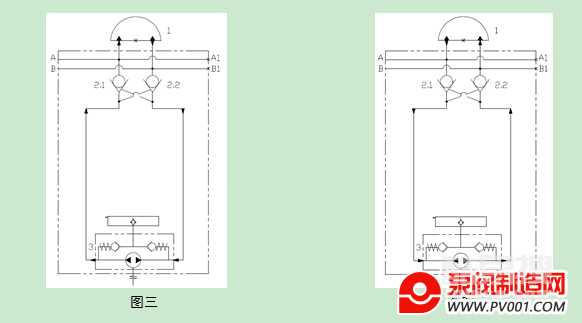

當電液系統故障或失效，或管路故障，外部油源無法通過AB口管路來控制執行元件1的旋轉動作時，使用氣動或者電動工具順時針旋轉連接軸，驅動雙向泵將油箱內的油液吸入，將所吸入的油液輸送至集成塊的油道內，輸送到執行器內使執行器完成動作，帶動閥門完成復位工作或處于安全位置，油液方向如圖三；

當閥門初始位置處于在另一狀態狀態時，使用氣動或者電動工具逆時針旋轉連接軸，驅動雙向泵將油箱內的油液吸入，將所吸入的油液輸送至集成塊的油道內，輸送到執行器內使執行器完成動作，帶動閥門完成復位工作或處于安全位置，油液方向如圖四；

這種新的省力方式可以比手動應急機構速度快，且不依賴操作人臂力大小，只需改變工具的旋向來驅動雙向齒輪泵，達到驅動執行器的目的。

群美機電科技致力于閥門公司一起解決終端用戶需求。
