截止閥的類型、結構形式、動畫解析

本文深入探討了截止閥的結構特色、工作原理、優缺點及其多種類型，包括上螺紋閥桿、下螺紋閥桿、直通式、角式、三通、直流式、柱塞式、針形、波紋管密封、襯氟、低溫、保溫夾套及氧氣專用截止閥等，展現了截止閥在工業應用中的廣泛性和多樣性。

截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。它在管道上主要起切斷作用。

截止閥的使用極為普遍，但由于開啟和關閉力矩較大，結構長度較長，通常公稱尺寸都限制在250mm以下。此外，截止閥的公稱通徑還與工作壓力有關。

截止閥最明顯的優點如下：

1、在開啟和關閉過程當中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨；

2、開啟高度比閘閥小得多；

3、通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比不錯，便于維修。

但是，截止閥的缺點也是不容忽視的。其缺點主要是由于體腔內部的形狀造成的。在體腔中，介質從直線方向變?yōu)橄蛏狭鲃?dòng)，因此造成壓力損失，特別是在液壓裝置中，這種壓力損失尤為明顯。

截止閥的種類很多，一般根據閥桿上螺紋的位置、通道形式、閥瓣形狀、用途等分類。

1、上螺紋閥桿截止閥

這種截止閥的應用較普遍。它的閥桿螺紋在殼體的外面，不與工作介質直接接觸，這樣可使閥桿不受介質的侵蝕，同時也便于潤滑，操作省力。

2、下螺紋閥桿截止閥

這種截止閥的閥桿螺紋在閥體內，與介質直接接觸，不僅無法潤滑，而且易受介質的侵蝕。

此種結構的截止閥，多用在公稱尺寸比較小和介質工作溫度不高的地方。

3、直通式截止閥

介質的進出口兩個通道在同一方向上，呈180°，這種形式的截止閥使流動狀態的破壞程度相對的比較小，因此，通過閥的壓力損失也相應減小。如前面的圖2-28，2-29。

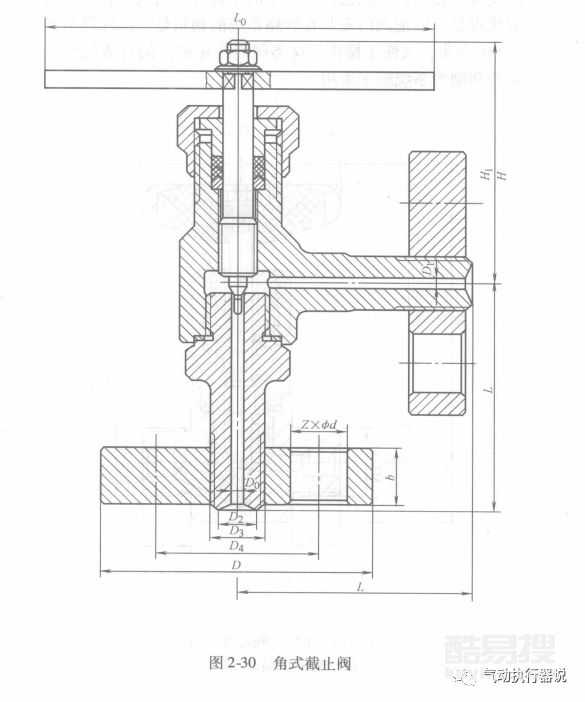

4、角式截止閥

角式截止閥的進出口通道不在同一方向上而成90°直角，這種形式的截止閥使通過閥門的介質改變流動方向，因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管理系統的拐角處，這樣既節省了90°彎頭，又便于操作。這類閥門在化肥廠的合成氨生產系統和制冷系統較多采用。

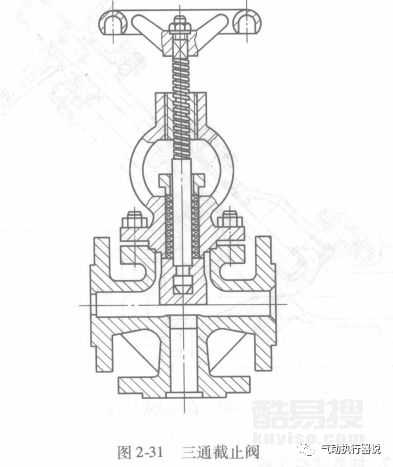

5、三通截止閥

具有三個通道的截止閥，通常用作改變介質流動方向和分配介質。

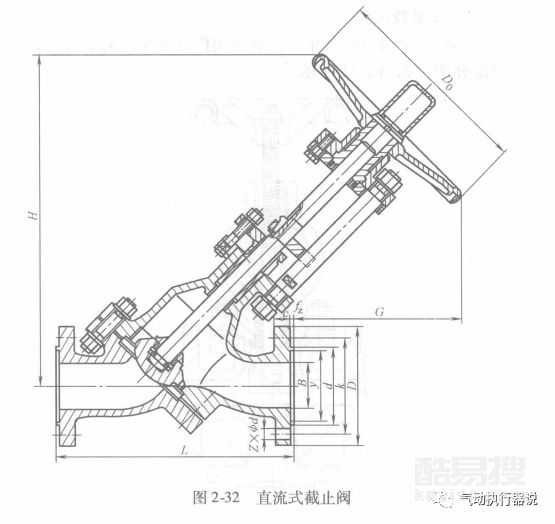

6、直流式截止閥

直流式截止閥的閥桿和通道成一定角度，其閥座密封面與進出通道有一定角度；閥體可制成整體式，也可制成分開式，閥體分開式的截止閥用兩閥體把閥座夾在中間，既便于制造又便于維修。這類截止閥使流體幾乎不改變流動方向，是截止閥中流阻最小的；其安裝方式和直通式接近，但應特別注意在管道安裝后應便于操作。

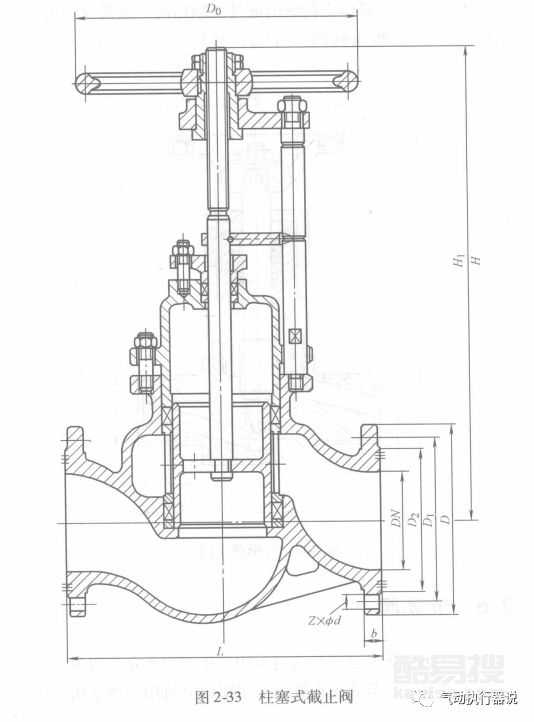

7、柱塞式截止閥

柱塞式截止閥是常規截止閥的變形。在柱塞式截止閥中，其閥瓣和閥座是按柱塞的原理設計的；把閥瓣設計成柱塞，閥座設計成套環，靠柱塞和套環的配合實現密封。這種閥門制造工藝簡單，套環可以用石墨和聚四氟乙烯制成；密封性能好，高低溫介質均可使用。該閥主要開啟、閉用，但是，設計成特殊形式的柱塞和套環也可以用于流量調節。

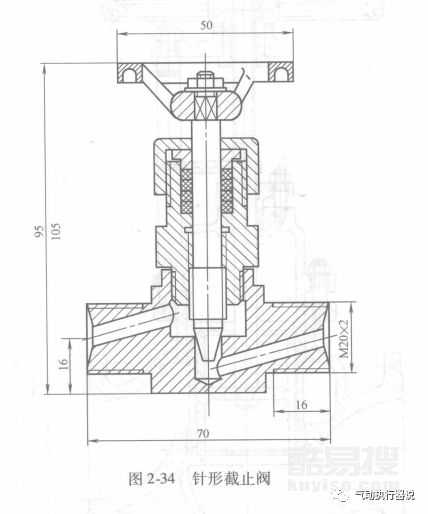

8、針形截止閥

針形截止閥是作為精確的流量控制用的，通常僅限用于小口徑，一般閥座孔的尺寸比公稱尺寸小。

8. 波紋管密封截止閥

波紋管密封截止閥如圖所示。

9、襯氟截止閥

襯氟閥門又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表層，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。

襯氟截止閥襯氟截止閥適用在-50～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

10、低溫截止閥

低溫截止閥通常指工作溫度低于 -110℃ 的閥門，廣泛應用于液化天然氣，液化石油氣體和其它低溫行業。

目前可制造適用溫度達 -196℃ 的截止閥，全部零件采用液氮進行低溫預處理，完全避免使用過程當中密封變形泄漏。

11、保溫夾套截止閥

保溫夾套截止閥采用保溫夾套設計，利用外部熱源在閥門的外部循環加熱，可以有效避免介質通過閥門時溫度損失，保證介質的溫度。

12、氧氣專用截止閥

氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。

使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。除了具有普通閥門的功能外，又有其自身的特色。

在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理。
