一線經驗告訴你火神山為何要選MBBR工藝

本文聚焦于中信建筑設計研究總院副總工程師李傳志的專業領域，并詳細闡述了武漢火神山醫院在緊急建設中的污水處理工程設計與實施，特別是在抗擊新型冠狀病毒感染肺炎疫情中的特殊挑戰與應對策略。

李傳志

1966年出生，碩士研究生學歷，中信建筑設計研究總院副總工程師，給排水專業總工程師，教授級高級工程師。

主要研究方向：綠色建筑與可持續發展、建筑節水與非傳統水資源利用、建筑安全設計與評估、太陽能光熱利用、海綿城市設計、水污染防治與黑臭水體治理。

1 工程概況

武漢市為救治新型冠狀病毒感染的肺炎患者，解決現有醫療資源不足而緊急建設了武漢火神山醫院。武漢火神山醫院選址位于知音湖畔，醫院鳥瞰如圖1。

圖1 武漢火神山醫院鳥瞰圖

武漢火神山醫院新建區規劃用地面積約50000㎡，總建筑面積33940.76m2，總床位數1000床（其中ICU中心床位數為30床）；由1號樓與2號樓組成，另包括配建的附屬設施。

新建區全部為傳染病院區，醫護人員宿舍、生活區全部征用新建區旁邊的武漢職工療養院。療養院的公用工程配套設施齊全，可以獨立運行管理，與新建傳染病院區的排水系統及水處理設施完全隔開。醫療設施建筑功能分區如圖2。

室外氧氣站房、負壓吸引機房、垃圾暫存間、尸體暫存間及焚燒爐設于場地東南角。

武漢市冬季主導風向為東北風，夏季主導風向為東南風。根據項目總平面設計及建筑功能布置，污水處理站位于新建傳染病院區的西南角，臨湖而建。雖然知音湖并非武漢市的水源地，武漢火神山醫院的設計、施工建設緊急，但運行管理不降標準，污水集中收集處理達標后，再排入市政管網，既不帶來排水系統安全隱患，也不造成環境污染。

圖2 武漢火神山醫院醫療設施建筑功能分區圖

醫院附近并無污水處理廠，需要通過一體化泵站排入800m外的市政污水管道，再經由和黃泵站最終排入蔡甸區石洋污水處理廠，污水全程輸送距離高于10km。

武漢火神山醫院從2020年1月23日開始設計，2月3日前建成，歷時10天，建設工期超短，且處于春節長假期間，可以采買到的設備和材料受到極大的限制，這其實在很大程度上也左右了污水處理工藝的挑選。

2污水處理量與水質

按照《醫院污水處理工程技術規范》HJ2029第4.2.1條要求，醫院污水處理工程設計應采取實際檢測的方法確定醫院污水的污染負荷。醫院污水排放量和水質取樣檢測應符合HJ/T91的技術要求。對10天內需要完成施工交付的武漢火神山醫院來說，面對新型冠狀病毒感染的肺炎傳播速度快、蔓延范圍廣，武漢地區病患短時間內大量增加的疫情，迫切需要彌補武漢市原有的醫療設施不足。作為應急建設專門的醫療設施，必須立即投入使用。實際上是難于采取實際檢測的方法確定醫院污水的污染負荷，目前國內可類比的現有同等規模和性質的醫院為北京小湯山醫院二部，為建設規模1000床的功能齊全的定點SARS醫院。

2.1 污水處理工程設計水量

從圖2可以已看出，武漢火神山醫院興建院區全部為傳染病區，其排水全部為病區排水，新建污水處理站不考慮醫護生活區如醫護人員宿舍、辦公及生活等非病區排水。

減少新型冠狀病毒（2019-nCoV）接觸傳播的主要措施就是需要做到及時洗手，做好手部衛生；按照武漢火神山醫院基本流程，醫護人員進入和退出路線上，均設置了淋浴清洗，避免將病毒帶到清理區。同時做好室內清理，保持環境衛生整潔，減少室內環境污染，也需要及時用水清洗消毒。因此無論是按用水量確定污水處理設計水量，還是按日均污水量和變化系數確定污水處理設計水量，均應取上限值。武漢火神山醫院作為應急建設的專門醫療設施，在新型冠狀病毒感染的肺炎快速傳播期間，需要大量收治重癥病人；在疫情得到控制期間，收治的病人數量將會減少。因此不論是生活用水量的小時變化系數，還是污水日變化系數，均應取大值才合乎實際。保證武漢火神山醫院污水處理設備具有足夠的處理能力，才能滿足應急醫院在運行管理過程當中的污染負荷處理需求，避免對周邊地區帶來新的傳染源，確保足夠的生物安全性。

（1）按用水量確定污水處理設計水量

按照《醫院污水處理工程技術規范》HJ2029第4.2.2條，新建醫院污水處理工程設計水量可按照醫院用水總量的85%～95%確定，此系數主要是考慮污水的蒸發損失和管道滲漏。但是武漢火神山醫院屬于傳染病醫院，排水管道內的污水不可外滲和泄漏，污染區空調的冷凝水集中收集，并采用間接排水的方式進入醫院污水排水系統，排到污水處理站統一處理。考慮武漢地區濕度較大，每日的空調凝結水量也不少，因此武漢火神山醫院污水處理工程的設計水量按照醫院用水總量的100%確定。醫院住院部生活用水定額取400L/床·d，小時變化系數Kz1=2.5，醫護人員生活用水定額取250L/人·班（每班6小時），小時變化系數Kz2=2.0，考慮每日急救車輛沖洗和消毒設施排水、醫技樓排水及未預見水量，武漢火神山醫院的日用水總量約為800m3/d，醫院最高日污水量約為2000m3/d。

（2）按日均污水量和變化系數確定污水處理設計水量

按照《醫院污水處理工程技術規范》HJ2029第4.2.2條，新建醫院污水處理系統設計水量亦可按日均污水量和日變化系數的經驗數據計算。武漢火神山醫院屬于編制床位數N>500床的設備齊全的大型醫院，醫院日均單位病床污水排放量取q=600L/床·d，污水日變化系數Kd=2.2。醫院最高日污水量約為1320m3/d?？紤]本文前述各項因素，確定污水處理設計水量為1500m3/d。

按照《醫院污水處理工程技術規范》HJ2029第4.2.4條，醫院污水處理工程設計水量應在實測或測算的基礎上留有設計裕量，設計裕量宜取實測值或測算值的10%～20%。

按照《醫院污水處理設計規范》CECS07：2004，第3.0.2條，醫院的綜合耗水量、小時變化系數與醫院性質、規模、設備完善程度有關，應根據實測確定。當無實測資料時，武漢火神山醫院的綜合耗水量、小時變化系數可按設備比較齊全的大型醫院（設備比較齊全的大型醫院，系指建筑物內設有水沖大便器、洗滌盆、沐浴設備和熱水供應，病床數為300張以上的醫院））計算，日耗水量為650～800L／床·d；小時變化系數K=2.0～2.2。醫院最高日污水量約為1960m3/d。

綜上分析，權衡按用水量確定污水處理設計水量與按日均污水量和變化系數確定污水處理設計水量，武漢火神山醫院最高日污水量取值1960m3/d。

2.2 污水處理工程設計進水水質

武漢火神山醫院的病區排水水質除了含有世界衛生組織命名的新型冠狀病毒（2019-nCoV）外，設計水質可參考《醫院污水處理工程技術規范》HJ2029第4.2.2條表1的經驗數據以及同類醫院污水水質經驗數據，病區污水水質指標如下表1。

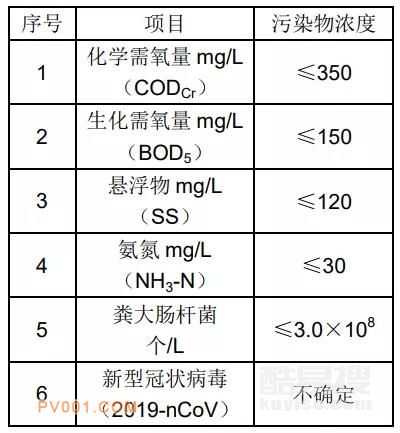

表1 污水水質指標表

污水處理設置了預消毒工藝，并設置在化糞池前。由于采用了預消毒工藝，污水處理站的進站水質指標與病區污水排水水質指標有差異，期中pH≤6.0，化學需氧量（CODCr）、生化需氧量（BOD5）、懸浮物（SS）、氨氮（NH3-N）及糞大腸桿菌均小于表1污水水質指標，新型冠狀病毒（2019-nCoV）應完成滅活。另進入污水處理站的污水含有余氯，以游離氯計，余氯量大于6.5mg/L。

2.3 污水處理工程設計出水水質

武漢火神山醫院屬于新型冠狀病毒感染的肺炎傳染病醫院，按照《傳染病醫院建筑設計規范》GB50849第6.4.1條，傳染病醫院污水處理后的水質，應符合現行國家標準《醫療機構水污染物排放標準》GB18466的有關規定?！夺t(yī)療機構水污染物排放標準》GB18466第4.1.1條規定，傳染病醫療機構污水排放一律執行表1的規定。污水處理工程設計出水水污染物排放限值（日均值）如表2。

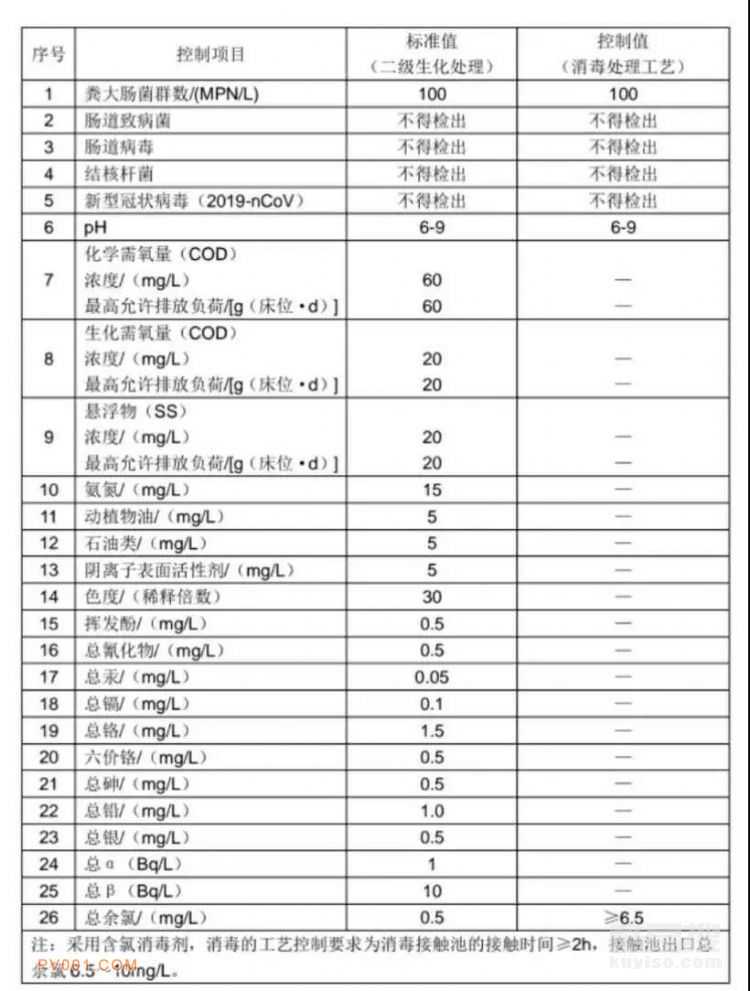

表2 污水處理工程設計出水水污染物排放限值（日均值）

武漢火神山醫院建成即投入使用，大量收治重癥病人。培養二級生化處理工藝的微生物般要1個月的時間，生化處理調試運行周期過長，實際上，建成后即要求采用二級生化處理工藝運行是不符合醫院立即投入使用要求的。因此在醫院運行的前期，短時間內將按預消毒+化糞池+消毒的處理工藝流程運行，以充分滿足《醫療機構水污染物排放標準》GB18466表1中生物安全指標要求，糞大腸菌群數<100個/L，腸道致病菌、腸道病毒、結核桿菌不得檢出，另外增加新型冠狀病毒（2019-nCoV）不得檢出的要求。污水處理站尾水按pH=6-9，消毒接觸池出口總余氯6.5～10 mg/L控制含氯消毒劑投加量。表2中的第7～25項指標，將不作為主要控制值要求，可滿足生態環境部《關于做好新型冠狀病毒感染的肺炎疫情醫療污水和城鎮污水監管工作的通知》環辦水體函〔2020〕52號的要求。
