聊聊卷到冒火星子的比亞迪580千瓦電機

汽車電機雖低調，卻承載著車輛動力之核心。本文聚焦比亞迪580千瓦逆天電機，深入探討電機功率密度、轉速提升背后的技術角逐與市場內卷，揭秘電機設計與優化的復雜工程藝術。

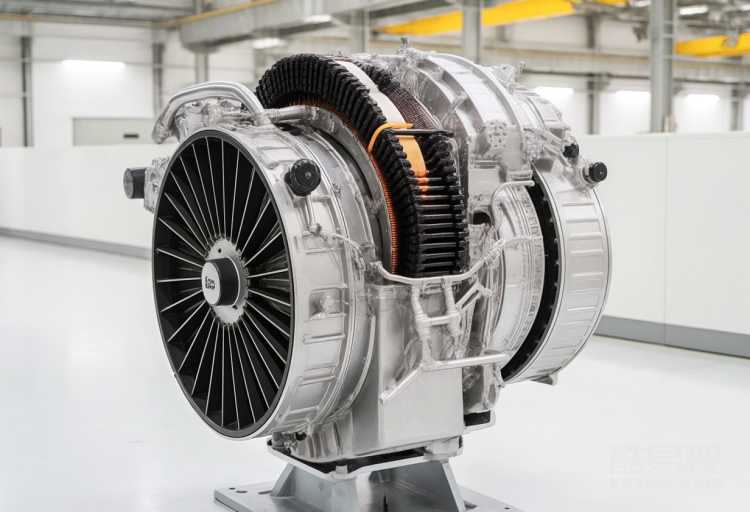

最近，比亞迪拋出一款580千瓦的電機，晃瞎了人們的雙眼，這臺電機的各類參數目前仍是半抱琵琶半遮面。

我們在比亞迪揭秘之前先來探討一下，這個大電機有哪些值得關注的層面。

01

相較于熙熙攘攘的自動駕駛、智能座艙，汽車電機方面的熱度一直不高，它就像是人到中年的男人一樣默默扛下了所有，卻不出任何風頭。

不過，消費者的無感，并不代表各大車企停止了在電機方面的內卷。

在迪王這臺逆天的電機問世之前，說到電驅，執全球之牛耳者當屬Lucid。

這家快要破產的美國新勢力早在幾年前就做出了一款超高功率密度、超大功率集成電驅，實現了真正的“遙遙領先”。

2020年9月，伴隨著旗下車型Lucid Air的發布，Lucid推出了一款74公斤的500千瓦電驅。

2021年10月，Ludic Air開啟交付，這款超級高效、超大功率的電機正式進入量產狀態。

或許已經有心癢的小伙伴掐指一算，74公斤，500千瓦，得出質量功率密度為6.8千瓦/公斤。

拉個清單看一看，甚至不及極氪上使用的威睿800V集成電驅，威睿800V集成電驅中的電機質量功率密度為7.85千瓦/公斤。

對比下來，Lucid電驅似乎一般般。其實不然，這是因為大家混淆了電機功率密度和電驅功率密度的概念。

對三合一集成電驅而言，電機只是包括電機、電機控制器、變速器、殼體在內的集成電驅的一部分而已。

在某些車企的宣傳口徑中，計算電機的質量功率密度時，連電機水冷或油冷系統都不包含在內，得出來的數字水的一匹。

大家可能對這個74千克重、峰值功率500千瓦的數據沒有什么概念，放出一張對比圖，讓大家震撼震撼。

特斯拉Model S上的電機重量為89公斤，峰值功率為205千瓦。

代表國內第一梯隊的華為三合一集成電驅重量85公斤，峰值功率僅為150千瓦。

回去找一下您的體育老師，幫你算一下數學題，你就能知道Lucid這種遙遙領先到底有多么“讓人窒息”！

因此，對于比亞迪這款580千瓦電機，真正應該關心的是功率密度，至于功率數字，實在沒有多大意義！

02

長江后浪推前浪，一代更比一代強。尤其是在卷到冒火星子的智能電動汽車市場，參賽選手們更是不遑多讓。

在這場電驅的軍備競賽中，電機轉速是卷得最熱鬧的那個賽道。

各大車企在提高電機轉速上有多內卷呢？

三年前，如果把早在2021年就將量產電機最高轉速推進到20000轉的Lucid放在一邊，大家還可以對將峰值轉速干到19000轉的特斯拉點一個贊，但是現在，19000轉這個數字已經上不了高手比拼的及格線了。

拉一拉時間線，一度坐擁地表最強電機的Lucid 21年量產的電機峰值轉速為20000轉。

2023年，隨著仰望U8的量產，比亞迪將電機最高轉速提高到20500轉。

24年，華為量產全新一代DriveONE 800伏高壓碳化硅黃金動力平臺，將電機最高轉速拉到22000轉。

同年，小米SU7問世，超級電機V6s峰值轉速21000轉，據悉，即將量產搭載在SU 7 Ultra上的V8s峰值轉速更是高達27200轉。

大家奮勇爭先，你追我趕，如此狂卷，到底所為哪般？

前面其實已經說得很明白了，功率密度才是重點，不過，上面談的是質量功率密度，決定這臺電機有多重，間接決定整車的百公里電耗水平。

還有一個重要的指標是體積功率密度，它決定這臺電機有多大，間接決定整車的布置和用戶及其看重的車內空間。

大功率是提高汽車動力性的應有之義，比亞迪這臺580千瓦電機的功率數字?jǐn)[在這里，為了也是一種程序上的正義。

根據公式P=FW（功率=扭矩*轉速），在功率P一定的前提下，為了保證電機的尺寸不過度增加，只有提高電機轉速W這條路徑。

據悉，比亞迪通過各項技術將這臺580千瓦大電機的峰值轉速做到了30500轉！

或許有人看著小米V8s峰值轉速27200轉，對30500這個數字不再心生波瀾，但是我告訴你，小米SU7 Ultra搭載的V8s和比亞迪這款電機在量產規模上可不是一個概念！

03

雖說魚和熊掌不可兼得，但被慣壞了的用戶是既要又要還嚷嚷著官人我還要的。

對于比亞迪來說，它必須在下降電機重量、縮小電機尺寸的同時，保持強勁的動能，實現空間與性能的微妙平衡，還要控制電機發熱，保證電機壽命。

作為一個半吊子科研人員，我?guī)е蠹也乱徊卤葋喌线@臺電機背后的技術手段。

對于千頭萬緒的問題，需要分而析之。

既然電機由定子、轉子組成，那么，下降定轉子的尺寸和重量就可以下降作為整體的電機的尺寸和重量。

不過，在下降定轉子尺寸和重量的同時，還必須滿足功率、發熱、壽命的約束，不可不管不顧，要展現在多重約束中尋求最優解的工程藝術。

定子這邊，電壓平臺高壓化是見效最顯著的技術手段。

拿蔚來介紹ET9高壓平臺優勢的圖借花獻佛，從400伏平臺到900伏電壓平臺之后，電線的橫截面積可以下降68%，重量下降50%！

上面說的是單根電線。對于由多根電線成簇組成的繞組，還可以進一步通過扁線或波繞的方式提高其槽滿率。

所謂槽滿率，指的是所有導線截面積的總和在定子槽有效截面積中的占比。

顯然，導線在定子槽內填充得越緊密，槽滿率越高，功率密度就越高。

一個可以拿來對比的數字是，傳統圓線繞組的槽滿率在50%左右，扁線繞組的槽滿率可以達到75%左右。

轉子這邊繼續沿用分而析之的思路。轉子由永磁體、導磁材料、絕緣材料、結構支撐材料組成，作為主要構成要素的永磁體決定著轉子的磁通，進而決定著電機的功率。

永磁體材料的“最大磁能積”越大，永磁體在單位體積內存儲的磁能量越高，就能產生更大的磁通。

顯然，選用更高磁能積的永磁體材料便可以控制永磁體的重量和尺寸，進而下降轉子的尺寸和重量。

這么拆解下來，是不是思路就漸漸清晰了？

工程設計之難，難就難在和力、熱、電、磁相關的一系列物理規律構筑起了看似不可逾越的圍欄，需要工程師們發揮想象力和創造力，在復雜多樣的物理約束中尋求設計的最優解。

所以，除了上述那些手段，還需要考慮材料創新、拓?fù)浣Y(jié)構優化、溫度控制、高效冷卻、工藝升級、仿真分析，里面的水且深著呢。
